Formy aluminiowe: kompleksowy przewodnik po typach, zastosowaniach i korzyściach

Formy aluminiowe: kompleksowy przewodnik po typach, zastosowaniach i korzyściach

W rozległym i innowacyjnym świecie produkcji wybór materiału narzędzi jest krytyczną decyzją, która może zdefiniować sukces projektu. Podczas gdy Steel od dawna jest tradycyjnym końcem roboczym do tworzenia pleśni, nowy pretendent zyskał na znaczeniu, rewolucjonizowanie sposobu ożywienia produktów: aluminium. Dzięki unikalnej kombinacji nieruchomości, od wyjątkowej przewodności cieplnej po lekką naturę, aluminiowe formy stały się niezbędnym narzędziem dla inżynierów, projektantów i producentów w niezliczonych branżach. Ten przewodnik zabierze Cię w podróż do świata aluminiowych pleśni, badając ich rodzaje, zastosowania i wyraźne zalety, które oferują w zakresie tradycyjnych materiałów.

Co to są formy aluminiowe?

Aluminiowa forma to narzędzie używane w różnych procesach produkcyjnych do kształtowania i tworzenia materiałów, takich jak tworzywa sztuczne, guma i piana. U podstaw jest to precyzyjny blok stopu aluminium, który zawiera wnękę w kształcie pożądanego produktu końcowego. Gdy stopiony lub giętki materiał jest wstrzykiwany, wlany lub wciśnięty do tej wnęki, przyjmuje formę pleśni, a po chłodzeniu lub zestalaniu jest wyrzucany jako część gotowa.

Krótka historia i ewolucja

Przez dziesięciolecia stal dominowała w branży tworzenia form ze względu na niesamowitą twardość i trwałość. Jednak potrzeba szybszego prototypowania i bardziej opłacalnej produkcji o niskiej do średniej objętości doprowadziła do zbadania alternatywnych materiałów. Wczesne próby użycia aluminium spotkały się ze sceptycyzmem, ale w miarę pojawiania się postępów w obróbce CNC i rozwoju stopów aluminium o wysokiej wytrzymałości (np. 7075 i 6061) potencjał materiału stał się niezaprzeczalny. Dzisiaj aluminium jest nie tylko drugorzędną opcją, ale głównym wyborem dla szerokiej gamy aplikacji, odgrywając kluczową rolę we wszystkim, od rozwoju nowych części motoryzacyjnych po produkcję codziennych towarów konsumpcyjnych. Jego ewolucja odzwierciedlała zmianę branży w kierunku szybkich innowacji i wydajności, co czyni ją kamieniem węgielnym nowoczesnej produkcji.

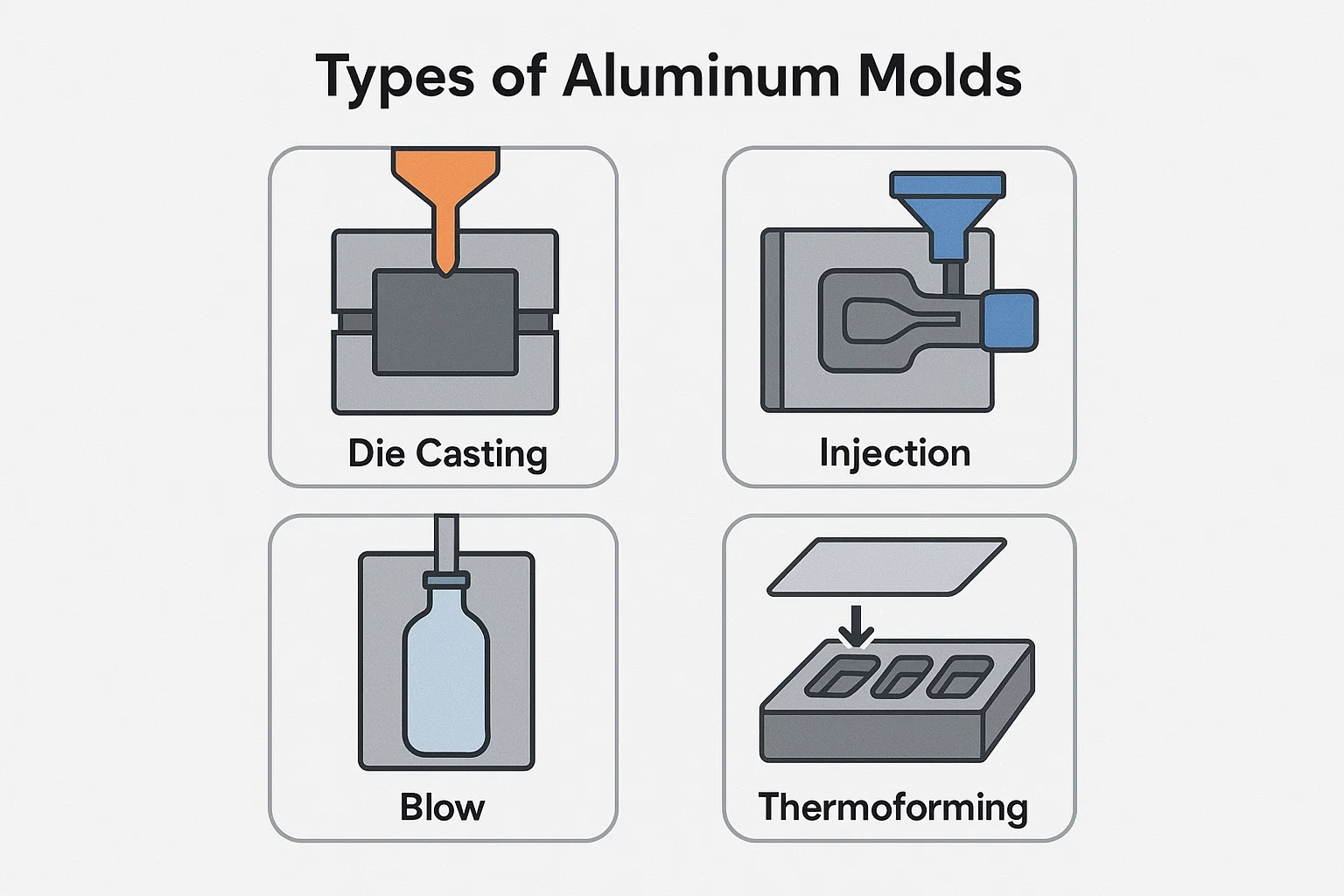

Rodzaje aluminiowych form

Formy aluminiowe są niezwykle wszechstronne, a ich konstrukcja i funkcja są dostosowane do określonego procesu produkcyjnego, do którego są używane. Chociaż materiał podstawowy pozostaje taki sam, inżynieria za każdym typem formy jest wyjątkowa. Możemy kategoryzować aluminiowe formy na dwa podstawowe sposoby: na podstawie procesu produkcyjnego, który obsługuje i na podstawie ich konkretnego zastosowania.

Na podstawie procesu produkcyjnego

Formy odlewające Die: Odlewanie matrycy to proces, który zmusza stopiony metal pod wysokim ciśnieniem do wnęki pleśni. Aluminium jest popularnym materiałem do gotowych części w odlewieniu matrycy (np. Bloki silnika, ciała aparatu), ale można go również wykorzystać do stworzenia samej formy, szczególnie do prototypowania i produkcji krótkoterminowej. Doskonała przewodność cieplna aluminium pomaga szybko schłodzić stopiony metal, zwiększając prędkość cyklu odlewu.

Formy wtryskowe: Jest to być może najczęstsze zastosowanie form aluminiowych. Formowanie wtryskowe polega na wstrzykiwaniu stopionego plastiku do formy pod wysokim ciśnieniem. Wyróżniająca się tutaj aluminium jest jego zdolność do szybkiego rozpraszania ciepła. Oznacza to, że plastik zestala się szybciej, dramatycznie skracając „czas cyklu” - czas potrzebny do wyprodukowania jednej części. Dla producenta szybszy czas cyklu przekłada się bezpośrednio na wyższą wydajność produkcji i niższe koszty.

Blow Forms: Blow Founding to proces używany do tworzenia pustych plastikowych części, takich jak butelki i pojemniki. Obejmuje napompowanie podgrzewanej plastikowej rurki (parison) do zamkniętej formy. Formy aluminiowe są idealne do formowania blasku ze względu na ich lekką naturę, co czyni je łatwiejszym w obsłudze i instalacji, oraz ich właściwości termiczne, które pomagają równomiernie chłodzić część plastikową, zapewniając spójną grubość ściany.

Formy termiczne: Termoformowanie jest procesem, w którym arkusz plastiku jest ogrzewany do giętki, a następnie drapowany lub wciśnięty w formę. Odkurzacz jest często nakładany w celu wciągnięcia arkusza do konturów pleśni. Wysoka przewodność cieplna aluminium jest tutaj kluczowa, ponieważ pozwala formy szybko podgrzewać lub schłodzić arkusz z tworzywa sztucznego, zapewniając precyzję ostatniej części. Formy te są powszechne w opakowaniach, szczególnie w przypadku produktów spożywczych i konsumpcyjnych.

Na podstawie aplikacji

Plastikowe formy: Ta szeroka kategoria obejmuje ogromną różnorodność produktów, od zabawek dla dzieci i artykułów gospodarstwa domowego po złożone obudowy elektroniczne. Jak wspomniano, aluminium jest szczególnie skuteczne w tworzywach tworzywowych ze względu na jego właściwości termiczne i łatwą maszynę, co czyni go wybranym materiałem do szybkiego prototypowania i produkcji umiarkowanej objętości.

Gumowe formy: Formy aluminiowe są również używane do kształtowania gumy, często poprzez formowanie kompresyjne lub formowanie wtryskowe. Łatwość obrabiania aluminium pozwala na tworzenie skomplikowanych wnęk pleśni dla produktów takich jak uszczelki, uszczelki i wyspecjalizowane elementy gumowe.

Formy piankowe: W branżach takich jak motoryzacja i opakowanie pianka jest formowana w celu tworzenia izolacji, komponentów siedzących i wkładek ochronnych. Formy aluminiowe doskonale pasują do tego zastosowania, ponieważ ich niższa waga i doskonałe właściwości termiczne pomagają w delikatnym procesie rozbudowy i zestalania materiałów piankowych.

Formy żywności: Od batonów czekoladowych po mrożone desery, aluminiowe formy są podstawą w przemyśle spożywczym. Ich odporność na korozję i zdolność szybkiego przenoszenia ciepła (lub zimna) są nieocenione dla zapewnienia stałych jakości i przyspieszenia cykli produkcyjnych. Materiał jest również nietoksyczny i łatwy do czyszczenia, spełniając ścisłe standardy higieny.

Formy odlecia inwestycyjnego: Choć mniej powszechne niż w przypadku innych procesów, aluminiowe formy mogą być używane jako „mistrz” do tworzenia wzorów wosku w procesie odlewania inwestycji. Umożliwia to produkcję wielu szczegółowych wzorów wosku, które są następnie wykorzystywane do tworzenia ceramicznych form do odlewania metalowego. Trwałość i zdolność do przechwytywania drobnych detali z aluminium sprawiają, że dobrze pasuje do tej konkretnej aplikacji.

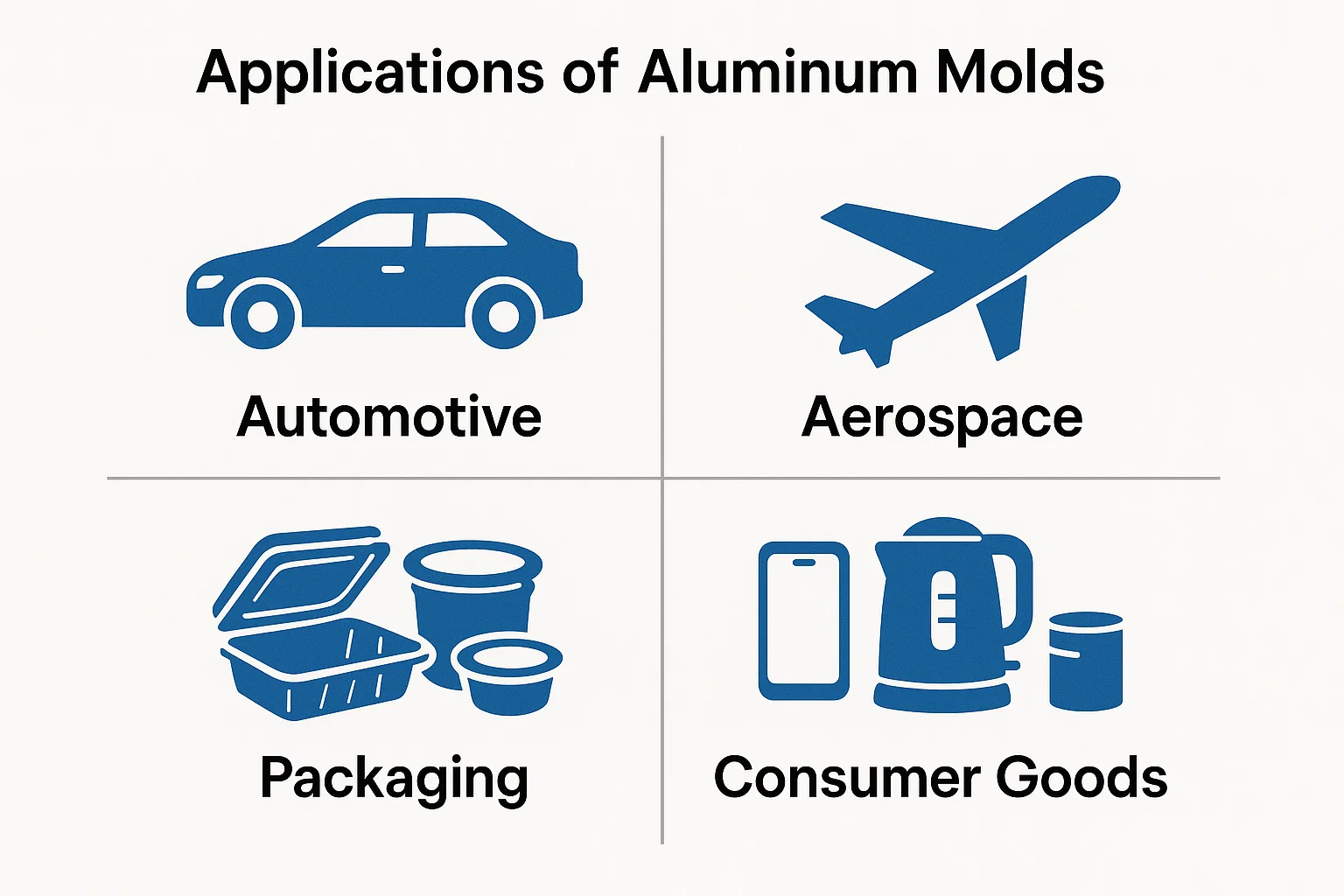

Zastosowania pleśni aluminiowych

Formy aluminiowe znalazły się w różnorodnej gamie branż, napędzanych potrzebą szybszych, bardziej opłacalnych i elastycznych procesów produkcyjnych. Ich unikalne nieruchomości sprawiają, że są preferowanym wyborem dla firm, które chcą usprawnić produkcję i szybko wprowadzić nowe produkty.

Branże wykorzystujące aluminiowe formy

Automobilowy Przemysł motoryzacyjny jest głównym użytkownikiem aluminiowych pleśni, szczególnie w przypadku prototypowania i produkcji wewnętrznych komponentów. Zdolność aluminium do tworzenia złożonych kształtów o wysokim stopniu precyzji ma kluczowe znaczenie dla części takich jak pulpity nawigacyjne, panele drzwi i kawałki wykończeniowe. Ponadto jego szybkie rozpraszanie ciepła pomaga skrócić czas cyklu dla formowania części tworzyw sztucznych, co stanowi znaczącą zaletę w szybkich cyklach rozwojowych nowych modeli pojazdów.

Aerospace W sektorze lotniczym, w którym precyzja i waga są najważniejsze, do tworzenia części i komponentów niestrukturalnych dla samolotów i zewnętrznych. Ich lekka natura upraszcza obsługę podczas procesu formowania, a ich opłacalność sprawia, że ​​są idealne do produkcji specjalistycznych części w mniejszych ilościach.

Opakowanie Wejdź do dowolnego sklepu spożywczego, a zobaczysz niezliczone przykłady produktów wykonanych za pomocą aluminiowych pleśni. Od plastikowych pojemników na żywność i butelek po pakiety pęcherzy i opakowania towarów konsumpcyjnych - szybkie chłodzenie aluminium pozwalają na masową produkcję przy dużych prędkościach. Ta wydajność ma kluczowe znaczenie w branży pakowania, w której codziennie produkowane są miliony jednostek.

Towary konsumpcyjne Rynek dóbr konsumpcyjnych jest napędzany przez innowacje i szybkie cykle produktów. . Formy aluminiowe są idealnym dopasowaniem, umożliwiając producentom szybkie prototypowanie i wytwarzanie szerokiej gamy produktów, w tym elektroniczne obudowy urządzeń, części urządzeń i artykuły gospodarstwa domowego. Niższy koszt form aluminiowych w porównaniu ze stalą sprawia, że ​​możliwe jest produkcja form dla produktów o krótszym okresie długości rynkowej lub w limitowanych edycjach.

Medyczny Przemysł medyczny opiera się na precyzji i sterylności w zakresie szerokiej gamy produktów, w tym obudów urządzeń diagnostycznych, uchwytów narzędzi chirurgicznych i sprzętu medycznego jednorazowego użytku. Formy aluminiowe są używane do produkcji tych przedmiotów, oferując niezbędną dokładność i zdolność do pracy z różnymi specjalistycznymi żywicami plastikowymi. Odporność na korozję materiału sprawia, że ​​nadaje się również do sterylnych środowisk i powtarzającego się czyszczenia.

---

Korzyści i wady korzystania z form aluminiowych

Podczas gdy aluminium ma wyraźne miejsce we współczesnej produkcji, zrównoważona perspektywa wymaga zrozumienia zarówno jej zalet, jak i ograniczeń. Decyzja o użyciu aluminiowej formy często sprowadza się do starannego rozważenia tych czynników w stosunku do konkretnych wymagań projektu.

Zalety aluminiowych form

Wysoka przewodność cieplna Jest to być może najważniejsza korzyść z aluminiowych pleśni. Aluminium prowadzi ciepło do pięciu razy lepiej niż stal. W procesach takich jak formowanie wtryskowe oznacza to, że stopiony materiał chłodzi i zestala się znacznie szybciej, dramatycznie zmniejszając ogólne czas cyklu . Wydajność ta przekłada się bezpośrednio na wyższą produkcję i niższe koszty na części.

Lekki Aluminium to około jedna trzecia ciężaru stali. To sprawia, że ​​aluminiowe formy są łatwiejsze w obsłudze, przenoszeniu i instalacji w maszynach, zmniejszając obciążenie sprzętu i przyspieszając zmiany formy. Niższa waga może również przyczynić się do zmniejszenia zużycia energii podczas procesu formowania.

Odporność na korozję W przeciwieństwie do wielu rodzajów stali, stopy aluminium stosowane w tworzeniu pleśni, takie jak 7075, mają doskonałą naturalną odporność na korozję. Ta właściwość ma kluczowe znaczenie w środowiskach, w których formy mogą być narażone na wilgoć lub niektóre chemikalia, rozszerzając ich żywotność i zmniejszając potrzeby konserwacyjne.

Łatwa zdolność Aluminium jest bardziej miękkim metalem niż stal, dzięki czemu jest znacznie łatwiejsza i szybsza. Złożona jama pleśniowa, która może potrwać 100 godzin do maszyny w stali, może zostać ukończone w ciągu zaledwie 40 godzin w aluminium. Ta łatwość obróbki jest głównym czynnikiem w opłacalności i szybkich czasach realizacji związanych z aluminiowymi pleśnią, co czyni je idealnymi Szybkie prototypowanie i iterowanie projektów.

Opłacalność Ze względu na niższy koszt materiału i skrócony czas obróbki, aluminiowa pleśń może być znacznie tańsza w produkcji niż porównywalna stalowa pleśń. To sprawia, że ​​jest to atrakcyjna opcja dla projektów z ograniczonymi budżetami lub przebiegami produkcyjnymi, które nie wymagają ekstremalnej trwałości stali.

Wady form aluminiowych

Trwałość (w porównaniu do stali) Podstawową wadą aluminium jest jego niższa twardość w porównaniu do stali. Podczas gdy aluminiowe formy są wystarczająco mocne dla tysięcy cykli, będą zużyte szybciej niż stwardniona forma stalowa, szczególnie podczas formowania materiałów ściernych, takich jak tworzywa sztuczne wypełnione szkłem. To sprawia, że ​​są mniej odpowiednie do produkcji o bardzo wysokiej objętości (np. Miliony części).

Odporność na zużycie Powierzchnia formy aluminiowej jest bardziej podatna na drapanie, dinging oraz ogólne zużycie niż stalowa forma. Może to z czasem wpłynąć na wykończenie powierzchni produktu końcowego. Jednak tę wadę można złagodzić poprzez zastosowanie specjalnych zabiegów powierzchniowych lub powłok do formy.

---

Jak wybrać odpowiednią aluminiową formę

Wybór właściwej formy do projektu jest strategiczną decyzją, która może znacząco wpłynąć zarówno na budżet, jak i jakość produktu końcowego. Podczas gdy aluminium oferuje wiele zalet, nie jest to rozwiązanie uniwersalne. Oto kluczowe czynniki, które należy wziąć pod uwagę przy podejmowaniu decyzji, czy aluminiowa pleśń jest właściwym wyborem dla twojego projektu.

Czynniki do rozważenia

Wolumen produkcyjny Jest to często najważniejszy czynnik. Jeśli Twój projekt wymaga niskiej i średniej produkcji (zwykle z kilkuset do 50 000 części), aluminiowa pleśń jest prawdopodobnie najbardziej opłacalnym i wydajnym wyborem. W przypadku produkcji o dużej objętości, w której potrzebne są miliony cykli, doskonała trwałość i odporność na zużycie stalowych pleśni sprawiają, że jest lepszą inwestycją na dłuższą metę.

Częściowe złożoność Złożoność projektu części odgrywa ważną rolę. Łatwa maszyna aluminium pozwala na tworzenie skomplikowanych i bardzo szczegółowych wnęk pleśni z mniejszym wysiłkiem i czasem niż stal. Jeśli twoja część ma złożone geometrie, drobne tekstury lub skomplikowane cechy, aluminiowa pleśń może zapewnić szybszy i bardziej ekonomiczny sposób na osiągnięcie pożądanego rezultatu.

Kompatybilność materialna Materiał, który planujesz uformować, ma kluczowe znaczenie. Formy aluminiowe są idealne do większości tworzyw sztucznych towarowych, takich jak ABS, PP i HDPE. Jeśli jednak formujesz materiały ścierne, takie jak nylon lub materiały wypełnione szkłem, które wymagają bardzo wysokich temperatur przetwarzania, forma doświadczy przyspieszonego zużycia. W takich przypadkach konieczna może być bardziej trwały materiał, taki jak stal lub obróbka powierzchniowa aluminiowa.

Budżet W przypadku projektów o ograniczonym budżecie formy aluminiowe są atrakcyjną opcją. Niższy koszt materiału i skrócony czas obróbki przekładają się na niższą inwestycję z góry. To sprawia, że ​​idealnie nadają się do startupów, projektów badawczo -rozwojowych oraz każdego, kto chce przetestować nowy produkt na rynku bez zobowiązania dużej ilości kapitału na oprzyrządowanie.

Część 6: Konserwacja i opieka nad formami aluminiowymi

Właściwa konserwacja ma kluczowe znaczenie dla przedłużenia żywotności każdej formy, a aluminiowe formy nie są wyjątkiem. Chociaż są bardziej podatne na noszenie niż stal, konsekwentny schemat opieki może zapewnić, że nadal wytwarzają wysokiej jakości części dla tysięcy cykli.

Procedury czyszczenia

Regularne czyszczenie jest niezbędne, aby zapobiec gromadzeniu się plastikowych pozostałości, środków uwalniania lub innych zanieczyszczeń, które mogą wpływać na jakość części.

• Łagodne środki czyszczące: Użyj nie-abrazowych środków czyszczących specjalnie zaprojektowanych do konserwacji pleśni. Surowe chemikalia lub rozpuszczalniki mogą uszkodzić powierzchnię pleśni i wszelkie powłoki ochronne.

• Miękkie narzędzia: Unikaj używania metalowych plik lub szczotek z drutu. Zamiast tego użyj mosiężnych lub plastikowych szczotek, bawełnianych wymazów i miękkich szmat, aby wyczyścić powierzchnie formy bez ich drapania.

• Spraye zapobiegawcze: Przed każdym przebiegiem produkcyjnym nałóż cienką, równomierną warstwę wysokiej jakości sprayu do uwalniania pleśni. To nie tylko pomaga w odrzuceniu, ale także działa jako warstwa ochronna, ułatwiając przyszłe czyszczenie.

Wytyczne dotyczące przechowywania

Gdy forma nie jest używana, właściwe przechowywanie jest kluczem do zapobiegania rdzy, korozji i uszkodzeniu fizycznym.

• Czyste i suche: Upewnij się, że forma jest całkowicie czysta i sucha przed jej przechowywaniem. Każda wilgoć może prowadzić do utleniania.

• Powłoka ochronna: Zastosuj zapobiegawczy rdzy lub wyspecjalizowany spray ochraniaczy do wszystkich powierzchni formy. Stwarza to barierę przeciwko elementom środowiskowym.

• Środowisko kontrolowane przez klimat: Przechowuj formy w obszarze kontrolowanym przez klimat, aby uniknąć wahań temperatury, które mogą powodować kondensację.

• Właściwa obudowa: Przechowuj formę w solidnym, zamkniętym pojemniku lub na wyznaczonej półce, aby zapobiec uszkodzeniu fizycznym przypadkowym nierównościom lub kroplom.

Wskazówki dotyczące konserwacji zapobiegawczej

Proaktywne utrzymanie może zaoszczędzić na kosztownych naprawach linii.

• Regularne kontrole: Rutynowo sprawdzaj pleśń pod kątem oznak zużycia, takich jak zarysowania, nacięcia lub erozja w krytycznych obszarach, takich jak bramy i biegacze. Wczesne złapanie tych problemów pozwala na drobne naprawy, zanim stają się poważnymi problemami.

• Sprawdzanie pinu wyrzutu: Regularnie sprawdzaj, czy wszystkie szpilki wyrzucające poruszają się swobodnie i nie przyklejają się, ponieważ może to powodować obciążenie formy i uszkodzić gotową część.

• Smarowanie: Utrzymuj ruchome części, takie jak szpilki i tuleje, odpowiednio smarowane, aby zapewnić płynne działanie i zapobiec zużyciu.

Przyszłe trendy w aluminiowych formach

Świat produkcji jest w stałym stanie ewolucji, a aluminiowe formy są na czele tej zmiany. Postęp w technologii i rosnące zapotrzebowanie na szybsze cykle produkcyjne kształtują przyszłość oprzyrządowania aluminiowego.

Postępy w technikach produkcyjnych

Integracja Produkcja addytywna (drukowanie 3D) rewolucjonizuje sposób tworzenia form aluminiowych. Podczas gdy kompletna forma może być obrabiana CNC, do tworzenia złożonych cech wewnętrznych, takich jak konformalne kanały chłodzące, można użyć drukowania 3D. Kanały te podążają za dokładnymi konturem wnęki pleśni, umożliwiając bardziej jednolite i szybkie chłodzenie części, co dodatkowo skraca czasy cyklu i poprawia jakość części.

Kolejnym kluczowym trendem jest użycie Formy hybrydowe , gdzie aluminiowa podstawa jest połączona z hartowanymi stalowymi wkładkami w obszarach o wysokim zużyciu, takich jak bramy i szpilki wyrzutni. Ten sprytny projekt wykorzystuje najlepsze z obu światów: opłacalność i szybkie właściwości termiczne aluminium z trwałością stali w krytycznych obszarach.

Nowe aplikacje

W miarę opracowywania nowych wysokowydajnych stopów aluminium, stosowanie aluminiowych pleśni rozszerzy się na branże, które wcześniej polegały wyłącznie na stali. Możemy spodziewać się ich częściej stosowanych w aplikacjach dotyczących silniejszych, bardziej ściernych materiałów lub w polach takich jak produkcja pojazdów elektrycznych, w których szybkie prototypowanie i szybkie iteracje projektowania są niezbędne dla przewagi konkurencyjnej.

---

Więc

Formy aluminiowe ugruntowały swoje miejsce jako istotny element nowoczesnej produkcji. Oferują fascynującą mieszankę opłacalność, szybkość i elastyczność projektowa Nie ma to na celu tradycyjnych materiałów narzędzi. Chociaż mogą nie być idealnym wyborem dla każdego projektu, ich wyjątkowa przewodność cieplna, lekki charakter i łatwość obróbki sprawiają, że są rozwiązaniem dla prototypowania, produkcji objętościowej niskiej do średniej i produktów z złożonymi geometrią.

W erze zdefiniowanej przez szybkie innowacje zdolność do szybkiego i ekonomicznego przekształcania pomysłu w materialny produkt jest cenniejsza niż kiedykolwiek. Formy aluminiowe zapewniają ten kluczowy pomost między projektowaniem a rzeczywistością, umożliwiając producentom szybciej i wydajniej wprowadzanie produktów na rynek. Reprezentują nie tylko materialny wybór, ale strategiczną decyzję, która napędza wydajność, innowacje i rentowność w różnych branżach.

Często zadawane pytania (FAQ)

1. Jaka jest główna różnica między formami aluminium i stalowymi?

• Odpowiedź: Podstawowymi różnicami są koszty, trwałość i właściwości termiczne. Formy aluminiowe są na ogół tańsze, lżejsze i mają znacznie wyższą przewodność cieplną, co skraca czasy cyklu. Jednak formy stalowe są bardziej trwałe i mają wyższą odporność na zużycie, co czyni je lepszymi dla produkcji o bardzo wysokiej objętości lub formowaniu materiałów ściernych.

2. Ile części może wytwarzać aluminiowa forma?

• Odpowiedź: Żywotność formy aluminiowej różni się znacznie w zależności od formowania materiału, złożoności części i konserwacji. Formy aluminiowe są zwykle używane do przebiegów produkcyjnych od kilkuset do dziesiątek tysięcy części. Przy odpowiedniej ostrożności i materiału niebrazowym niektóre formy aluminiowe mogą nawet przekraczać 100 000 cykli.

3. Czy formy aluminiowe są odpowiednie do formowania wtrysku?

• Odpowiedź: Tak, absolutnie. Formy aluminiowe są szeroko stosowane w formowaniu wtryskowym, szczególnie do prototypowania, produkcji o niskiej objętości i produktach z nieabrazowym plastikiem. Ich wysoka przewodność cieplna pozwala na szybsze chłodzenie plastiku, co może znacznie skrócić ogólny czas cyklu.

4. Czy możesz używać aluminiowych form do zastosowań w wysokiej temperaturze?

• Odpowiedź: Stopy aluminium mają niższą temperaturę topnienia niż stal, więc nie nadają się do bardzo wysokiej temperatury procesów formowania, takich jak te stosowane w przypadku niektórych tworzyw sztucznych inżynierii. Jednak w przypadku najczęstszych tworzyw sztucznych i gumy formy aluminiowe działają wyjątkowo dobrze.

5. Jaki jest typowy koszt formy aluminiowej w porównaniu do stalowej formy?

• Odpowiedź: Aluminiowa forma może często być 30% do 50% tańsza niż porównywalna stalowa forma. Wynika to przede wszystkim z niższego kosztu materiału aluminium i skrócony czas obróbki wymagany do stworzenia formy.
