Formy aluminiowe vs. formy stalowe: kompletny przewodnik

Wstęp

W produkcji właściwa pleśń ma kluczowe znaczenie dla tworzenia wysokiej jakości części. MateriałW który wybierzesz dla tej formy bezpośrednio wpływa na wszystko, od kosztów i prędkości produkcji po jakość produktu końcowego. Chociaż dostępnych jest wiele materiałów, dwa wyróżniają się jako najczęstsze i wszechstronne: aluminium I stal .

W tym artykule nurkuje świat aluminiowych i stalowych pleśni, badając ich unikalne nieruchomości, zalety i wady. Porównamy je między kluczowymi czynnikami, takimi jak koszt, trwałość i wydajność, aby pomóc Ci zrozumieć, który materiał najlepiej pasuje do konkretnego projektu.

Co to są formy aluminiowe?

Formy aluminiowe są popularnym wyborem dla ich unikalnej równowagi szybkości i wydajności. Te formy są zwykle wykonane z wysokiej wytrzymałości stopów aluminium, takich jak 7075 I 6061 , które są znane z doskonałej maszyny i wysokiej przewodności cieplnej.

W przeciwieństwie do stali, aluminium może bardzo szybko rozproszyć ciepło. To sprawia, że ​​idealnie nadaje się do zastosowań, w których niezbędne jest szybkie chłodzenie, takie jak prototypowanie lub przebiegi produkcyjne o niskiej objętości. Ze względu na szybki czas cyklu i niższe koszty obróbki, aluminiowe formy są często rozwiązaniem dla projektów, które nie wymagają ekstremalnej trwałości stali.

Co to są formy stalowe?

Formy stalowe są standardem branżowym dla produkcji o dużej objętości i wymagającej produkcji. Są wytwarzane z różnych gatunków stali narzędziowej, z typowymi typami, w tym P20 , H13 , I 420 stali nierdzewnej . Materiały te są cenione za ich wyjątkową twardość, odporność na zużycie i zdolność do przechowywania precyzyjnych wymiarów.

Stalowe formy są zbudowane tak, aby trwać. Mogą wytrzymać rygory milionów cykli, co czyni je najbardziej niezawodnym wyborem do masowej produkcji. Podczas gdy trwają więcej czasu na maszynę i chłodne w porównaniu z aluminium, ich długoterminowa trwałość i odporność na ścieranie czynią je niezbędnymi do produkcji części z tworzywami sztucznymi lub operacjami, które działają w sposób ciągły przez wiele lat.

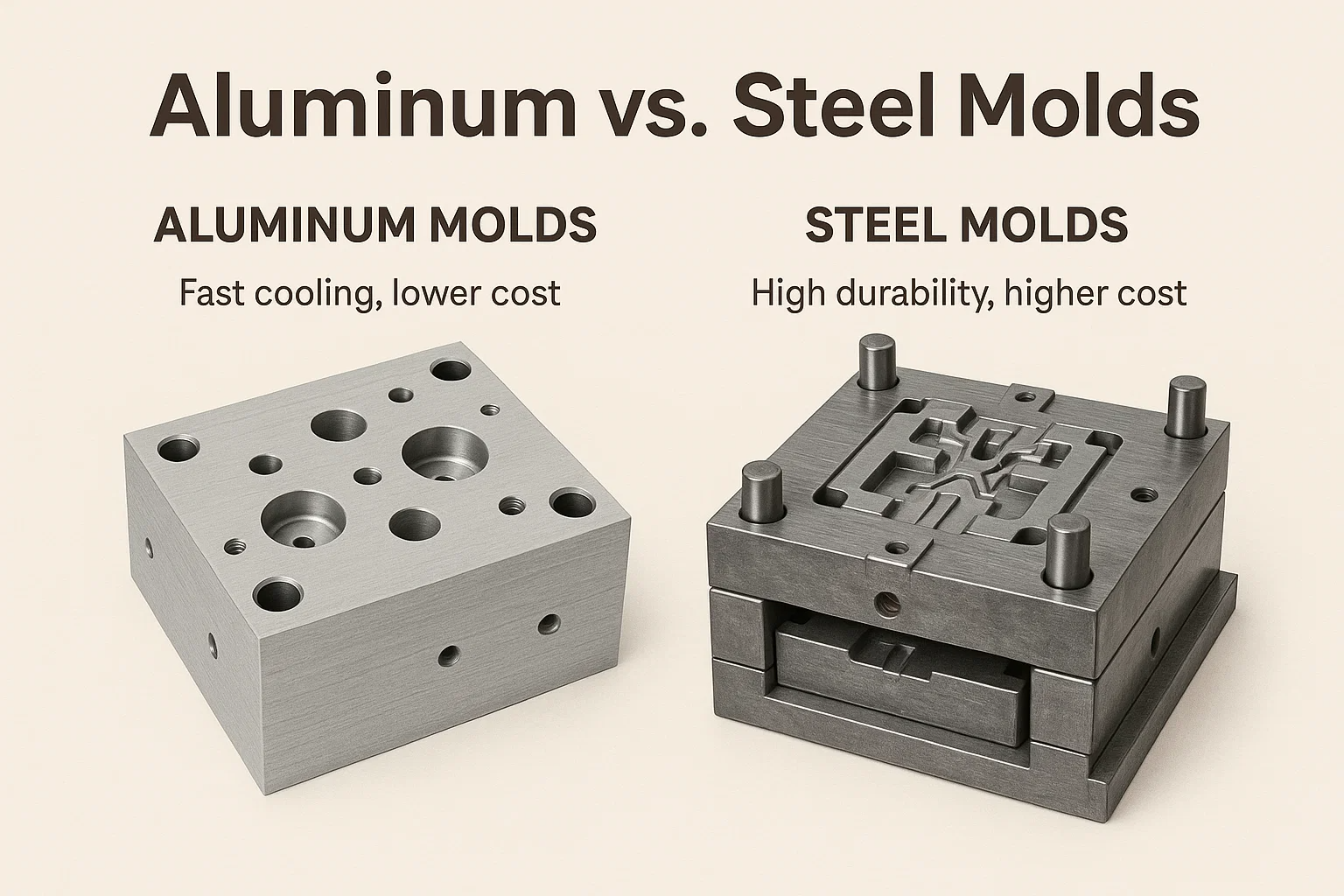

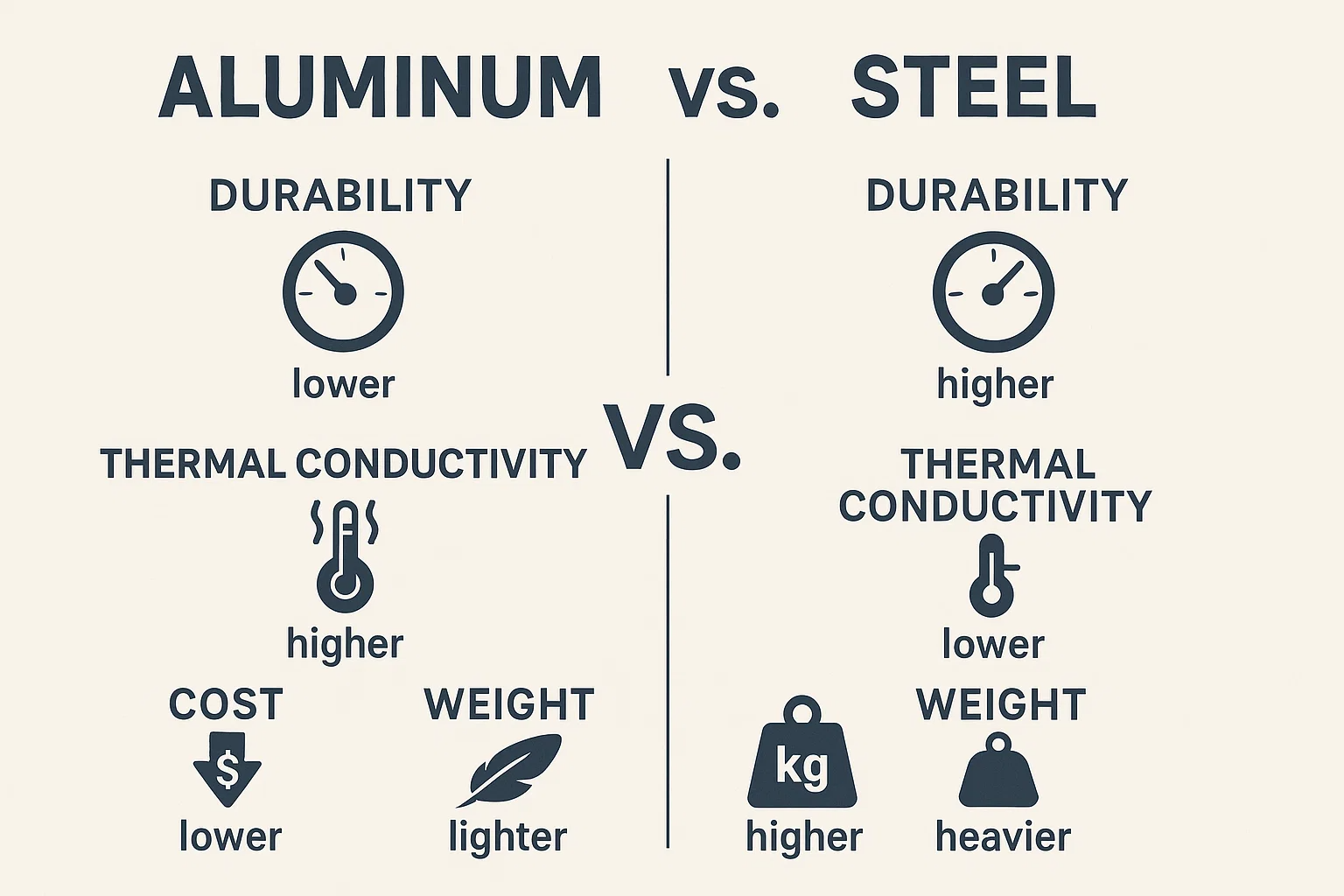

Kluczowe różnice między formami aluminium i stalowymi

Wybierając między aluminium a stalą, decyzja sprowadza się do kilku krytycznych różnic, które wpływają na produkcję.

Trwałość i żywotność

Formy stalowe są niekwestionowanymi mistrzami trwałości. Zbudowane tak, aby znosić miliony cykli, są odporne na zużycie, ścieranie i korozję, dzięki czemu są idealne do produkcji o dużej objętości. Formy aluminiowe , choć silne, są bardziej miękkie. Zużywają się szybciej i najlepiej nadają się do krótszych przebiegów produkcyjnych, zwykle poniżej 100 000 części, chyba że są traktowane specjalnymi powłokami, aby przedłużyć ich życie.

Przewodność cieplna

Tam jest Formy aluminiowe naprawdę świecić. Transfery aluminiowe ogrzewają się do pięciu razy szybciej niż stal. Ta wysoka przewodność cieplna oznacza, że ​​pleśń chłodzi znacznie szybciej, co dramatycznie skraca czasy cyklu i zwiększa prędkość produkcji. Formy stalowe , Natomiast, zatrzymaj ciepło dłużej, co prowadzi do wolniejszego chłodzenia i dłuższego całkowitego czasu cyklu.

Analiza kosztów

Różnica kosztów jest znacząca. . Początkowy materiał do aluminium jest tańszy, a jego doskonała maszyna oznacza, że ​​wymaga mniej czasu i energii do produkcji w gotowej formie. To sprawia, że ​​aluminium jest wysoce opłacalnym wyborem prototypów i projektów o niskiej objętości. Stal Jednak jest jednak droższy do zakupu i znacznie trudniejszy do maszyny, co prowadzi do wyższych kosztów z góry. Chociaż początkowa inwestycja jest wyższa, długoterminowy koszt operacyjny na część jest niższy dla produkcji o dużej objętości ze względu na jej niesamowitą długowieczność.

Waga

Aluminium jest znacznie lżejszy niż stal - za jedną trzecią wagi. To sprawia, że ​​aluminiowe formy są łatwiejsze i bezpieczniejsze w obsłudze, transporcie i konfiguracji. Zmniejszona waga powoduje również mniej obciążenia maszyny do listwy, potencjalnie pozwalając na użycie mniejszych pras. Formy stalowe są ciężkie i uciążliwe, często wymagają specjalistycznego sprzętu do obsługi i instalacji.

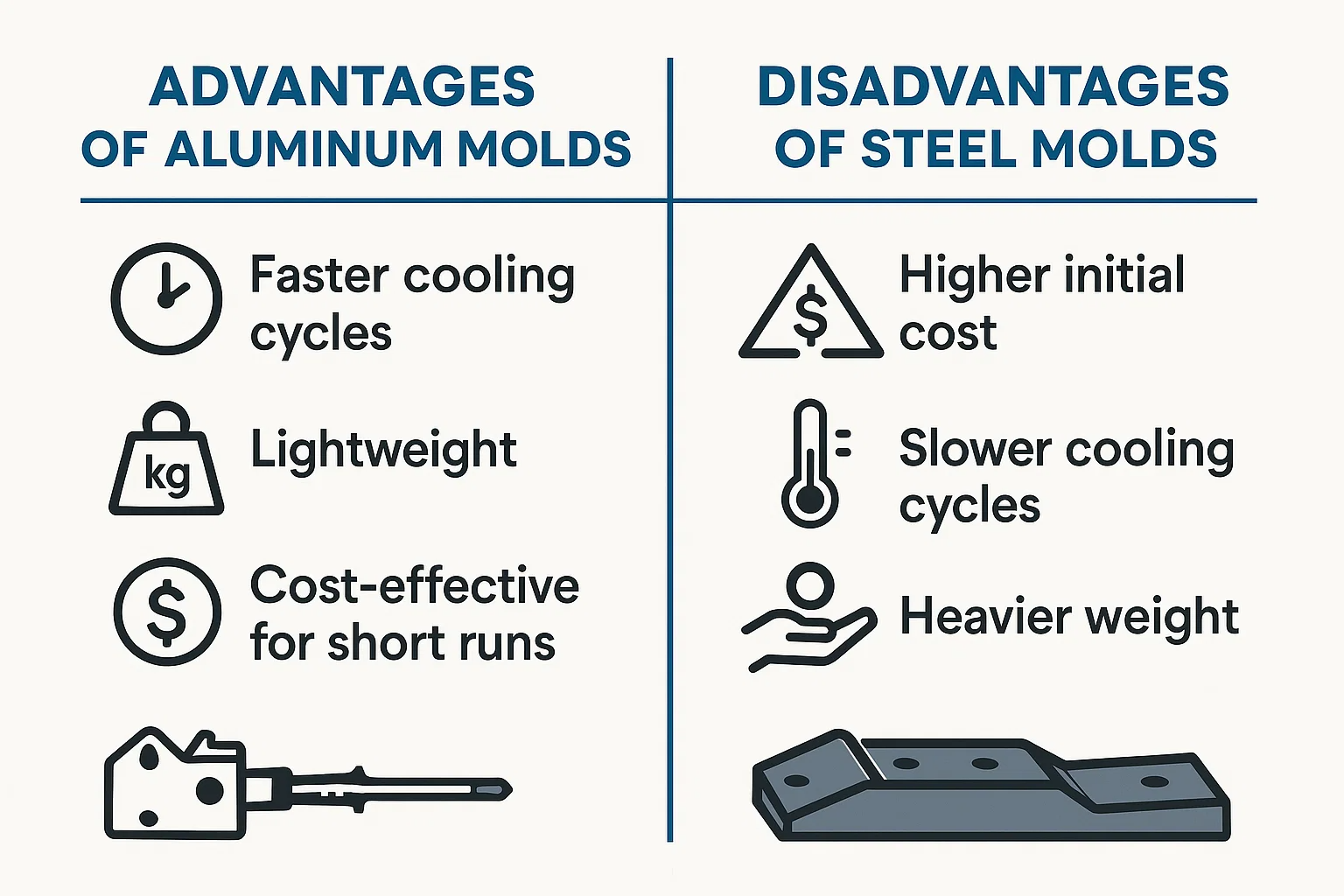

Zalety aluminiowych form

• Szybsze cykle chłodzenia: Wysoka przewodność cieplna aluminium oznacza, że ​​szybko odciąga ciepło od części. To drastycznie ogranicza czas chłodzenia, co prowadzi do Szybsze cykle produkcyjne i wyższa moc wyjściowa na godzinę.

• Lekki: Będąc znacznie lżejszym niż stal, aluminiowe formy są łatwiejsze w obsłudze, transporcie i instalacji. To nie tylko poprawia bezpieczeństwo, ale także zmniejsza zużycie maszyn do formowania, potencjalnie pozwalając na użycie mniejszych, bardziej energooszczędnych pras.

• Opłacalne dla krótkich biegów: Niższy koszt materiału i łatwiejsza pojemność aluminium sprawiają, że jest to doskonały wybór Prototypowanie i produkcja o niskiej objętości . Możesz szybko wykonać formę wykonaną i kosztem niższym z góry, dzięki czemu idealnie nadaje się do testowania projektów lub wytwarzania ograniczonych biegów.

Wady form aluminiowych

• Niższa trwałość: Aluminium jest bardziej miękkie niż stal i nie może wytrzymać milionów cykli wymaganych do masowej produkcji. Jest bardziej podatny na wgniecenia, zadrapania i zużycie z czasem, co ogranicza jego żywotność.

• Podatność na noszenie: Bez powłoki ochronnej aluminiowe formy mogą szybko się zużywać, szczególnie podczas formowania materiałów ściernych, takich jak tworzywa sztuczne.

• Mniej odpowiednie do materiałów ściernych: W przypadku materiałów, które są wysoce ścierne, prawie zawsze wymagana jest stalowa pleśń. Bardziej miękka powierzchnia aluminiowej formy degradowałaby zbyt szybko, zagraża jakości części i wymagając częstych napraw.

Zalety stalowych pleśni

• Wysoka trwałość i żywotność: Stal jest niezwykle trudna. Formy wykonane ze stali narzędziowej są zaprojektowane tak, aby wytrzymać ciągłe użytkowanie, dzięki czemu są idealne Produkcja o dużej objętości To może trwać przez lata.

• Odporność na zużycie i ścieranie: Twardość stali sprawia, że ​​jest wysoce odporna na ścieranie z wypełnionych tworzyw sztucznych lub innych twardych materiałów. Zapewnia to, że pleśń zachowuje swoją dokładność wymiarową i wykończenie powierzchni przez miliony części.

• Stabilność wymiarowa: Stal utrzymuje swój kształt i rozmiar pod ciśnieniem i temperaturą zmienia się lepiej niż aluminium. Ta stabilność ma kluczowe znaczenie dla produkcji części z ścisłe tolerancje i złożone geometrie .

Wady stalowych pleśni

• Wyższy koszt początkowy: Surowiec na stalowe formy jest droższe, a proces obróbki jest znacznie wolniejszy i bardziej pracochłonny. Powoduje to wyższą inwestycję z góry i dłuższe czasy realizacji.

• Wolniejsze cykle chłodzenia: Niższa przewodność cieplna stali oznacza, że ​​zachowuje ciepło dłużej. To wydłuża czas chłodzenia dla każdej części, prowadząc do Wolniejsze cykle produkcyjne i zmniejszona moc wyjściowa w porównaniu do aluminiowej formy.

• Cięższa waga: Sama waga stalowej formy może utrudnić poradzenie sobie i transport. Wymaga również solidniejszej maszyny do formowania, która może zwiększyć koszty operacyjne i ograniczyć elastyczność.

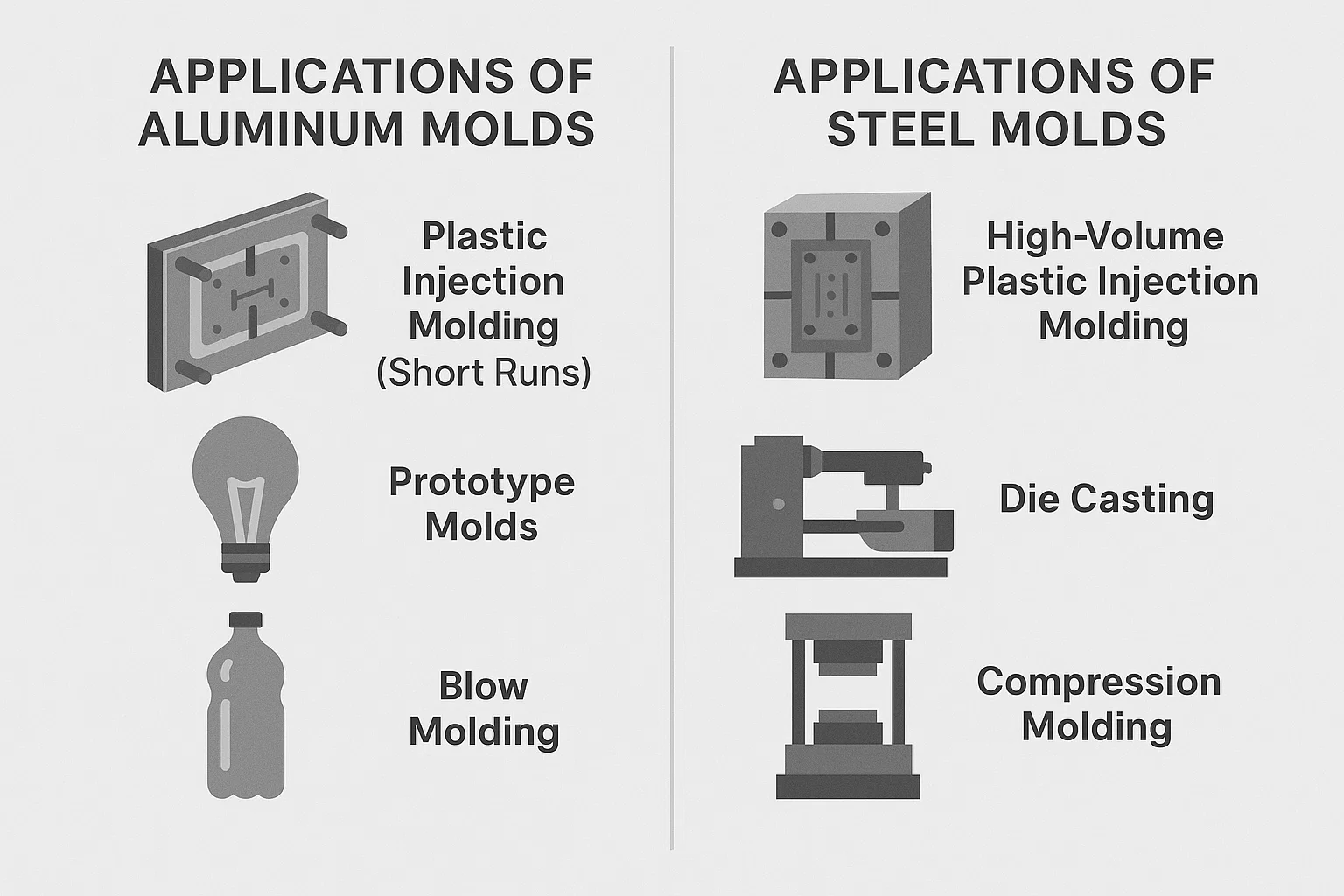

Zastosowania pleśni aluminiowych

• Formowanie wtrysku z tworzywa sztucznego (krótkie biegy): Aluminium jest idealne do projektów, w których potrzebujesz ograniczonej liczby części, od kilkuset do dziesiątek tysięcy. Jego szybkie czasy cyklu sprawiają, że jest to miejsce Szybkie prace i wstępne testy rynkowe.

• Prototypowe formy: Kiedy musisz tworzyć funkcjonalne prototypy dla nowego produktu, aluminium jest wyraźnym zwycięzcą. Tanie i szybkie obróbki pozwalają inżynierom szybko iterować projekty i przystępne.

• Blow Forming: W branżach takich jak opakowanie i produkcja kontenerów, w których chłodzenie jest czynnikiem ograniczającym, doskonałe właściwości termiczne aluminium są ogromną zaletą. Pomaga tworzyć jednolite ściany i szybciej jakość części.

Zastosowania stalowych pleśni

• Listowanie wtrysku z plastikiem o dużej objętości: Do produkcji na dużą skalę, w której potrzebne są miliony części, Stal jest jedyną opłacalną opcją . Jego trwałość zapewnia, że ​​pleśń może działać ciągle przez lata bez znacznego zużycia.

• Casting Die: W Die casting , stopiony metal jest wstrzykiwany do formy pod wysokim ciśnieniem. Wytrzymałość stali i odporność na ciepło sprawiają, że idealnie nadaje się do obsługi ekstremalnych temperatur i sił zaangażowanych w materiały odlewające, takie jak aluminium, cynk i magnez.

• Formowanie kompresyjne: Podczas formowania materiałów lub kompozytów termoczochłowych, Wysokie ciśnienie i temperatura są wymagane. Solidna natura Steel sprawia, że ​​jest to najlepszy wybór do wytrzymania tych wymagających warunków, zapewniając z czasem pleśń.

Studia przypadków: Aluminium vs. selekcja formy stalowej

Wybór między aluminium a stalą jest często równowagą kompromisów. Oto dwa przykłady:

• Studium przypadku 1 (aluminium): prototyp elektroniki użytkowej Firma technologiczna musiała stworzyć 5000 sztuk nowej obudowy gadżetów do testu rynkowego. Wybrali Aluminiowa forma . Głównymi czynnikami decyzyjnymi były napięty termin i ograniczony budżet. Aluminium pozwoliło im szybko zawrzeć formę i za ułamek kosztu stali. Niższa trwałość pleśni nie była problemem, ponieważ przebieg produkcji był krótki, a szybsze czasy cyklu pomogły im spełnić datę premiery.

• Studium przypadku 2 (stal): element urządzenia medycznego Producent urządzeń medycznych wymagał wytworzenia krytycznego elementu w milionach. Ta część musiała być doskonała wymiarowo i wykonana z wysoce ściernego, wypełnionego szkłem plastikiem. Zdecydowali się na stalowa pleśń . Pomimo wyższego kosztu początkowego i dłuższego czasu realizacji decyzja opierała się na niezrównanej trwałości i zdolności do oporu ścierania. Długoterminowa niezawodność i precyzja nie podlegały negocjacjom dla tego o wysokiej objętości, krytycznej misji.

Czynniki, które należy wziąć pod uwagę przy wyborze materiału pleśniowego

• Wolumen produkcyjny: To najważniejszy czynnik. Dla niska objętość i prototypy , aluminium jest najbardziej opłacalnym rozwiązaniem. Dla Masowa produkcja o dużej objętości , trwałość i żywotność stali są niezbędne.

• Formowany materiał: Jeśli pracujesz ścierne tworzywa sztuczne (Podobnie jak te z wypełniaczami szkła lub włókna węglowego), odporność na zużycie stali jest koniecznością. Dla Polimery nieabrazowe , aluminium może być realną i szybszą alternatywą.

• Częściowe złożoność: Dla części o skomplikowanych detalach lub ciasnych tolerancjach, Wymiarowa stabilność stali często zapewnia bardziej niezawodny i precyzyjny wynik. Podczas gdy aluminium może osiągnąć wysokie szczegóły, jest bardziej podatne na deformację związaną z ciśnieniem.

• Budżet: Rozważ oba Koszty początkowe i długoterminowe koszty operacyjne . Aluminiowa pleśń ma niższą cenę z góry, ale może mieć wyższy koszt za z czasów, jeśli trzeba ją wymienić. Stalowa pleśń ma wysoką początkową inwestycję, ale bardzo niski koszt długoterminowy na część.

• Wymagania dotyczące czasu cyklu: Jeśli Twój projekt wymaga najszybszej możliwej prędkości produkcyjnej, doskonałej przewodności cieplnej aluminium i szybsze czasy cyklu może być zmieniającym grę.

Najlepsze praktyki konserwacji pleśni

Niezależnie od tego, czy używasz aluminium, czy stal, właściwa konserwacja jest kluczem do przedłużenia żywotności formy i zapewnienia jakości części.

• Czyszczenie i przechowywanie: Po każdym przebiegu produkcyjnym formy należy dokładnie wyczyścić w celu usunięcia wszelkich pozostałości. Właściwe przechowywanie w środowisku kontrolowanym przez klimat zapobiega rdzy i korozji, szczególnie w przypadku form stalowych.

• Regularna inspekcja: Rutynowo sprawdzaj formę pod kątem oznak zużycia, uszkodzenia lub gromadzenia się. Wczesne wykonywanie problemów może zapobiec bardziej kosztownym naprawom linii. Poszukaj zadrapań, wgnieceń lub oznak lampy błyskowej.

• Smarowanie i zapobieganie korozji: Nałóż lekką warstwę beztamownictwa smaru lub inhibitora korozji, szczególnie na ruchome części, takie jak szpilki i szkiełka wyrzutni. Zapobiega to przejęciu i rdzewieniu, zapewniając sprawne działanie.

Przyszłe trendy w materiałach pleśniowych

Świat tworzenia pleśni zawsze się rozwija, z nowymi materiałami i technologiami na horyzoncie.

• Postępy w stopach aluminium: Naukowcy opracowują nowe stopy aluminium o zwiększonej twardości i odporności na zużycie, rozmywając linię między aluminium i stal do niektórych zastosowań.

• Rozwój technologii stali narzędziowej: Innowacje w stali koncentrują się na tworzeniu ocen, które są łatwiejsze w maszynie i oferują lepszą przewodność cieplną bez poświęcania trwałości. Produkcja addytywna (druk 3D) jest również wykorzystywany do tworzenia złożonych stalowych form z wewnętrznymi kanałami chłodzenia.

• Pojawiające się materiały: Inne materiały zwracają uwagę. Na przykład miedź berylum oferuje wyjątkową przewodność cieplną, co czyni ją doskonałym wyborem dla wkładek pleśni, które wymagają szybkiego rozpraszania ciepła w określonych obszarach.
