Natryskiwanie miękkich w dotyku elastomerów, takich jak elastomery termoplastyczne (TPE) lub poliuretany termoplastyczne (TPU), na sztywnym plastiku, metalu lub płytkach drukowanych (PCB) poprawia ergonomiczny chwyt, tłumi wibracje i zapewnia wodoszczelną ochronę przed wnikaniem. Jednak awarie produktu — takie jak rozwarstwienie brzegów, zapadnięcia, przedłużone cykle chłodzenia lub nadmierne wypaczenie części — często wynikają z nieprawidłowej grubości ścianki.
Ogólne wytyczne projektowe często sugerują utrzymanie jednolitej grubości ścianki wynoszącej 2,0 mm. W praktyce optymalna grubość powłoki w dużym stopniu zależy od konkretnych materiałów podłoża, potrzeb w zakresie wzmocnienia strukturalnego, stosunków długości płynięcia i wymagań dotyczących przyczepności. W tym przewodniku technicznym opisano dokładne matryce grubości, rozważania dotyczące procesu, zasady strukturalne DFM i protokoły walidacyjne dla zastosowań typu overmolding.
1. Zalecana grubość powłoki w zależności od materiału i podłoża

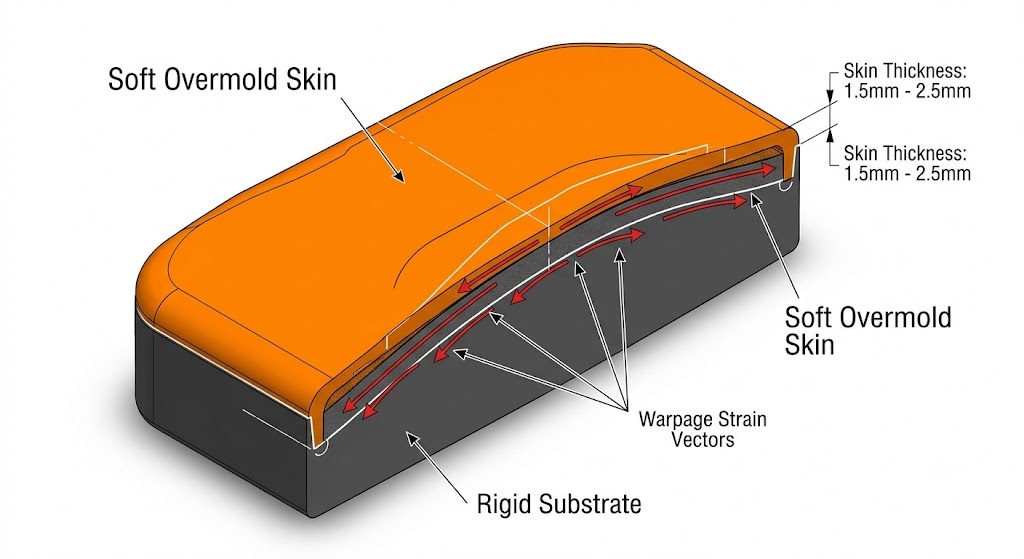

Określenie grubości formy obtryskowej wymaga zrównoważenia funkcjonalnego, dotykowego sprzężenia zwrotnego z naprężeniami termicznymi, skurczem objętościowym i karami za czas cyklu. Elastomery posiadają wyższe współczynniki liniowej rozszerzalności cieplnej (CLTE) niż podłoża sztywne; nadmiernie grube naskórka formy wywierają duże naprężenia skurczowe podczas chłodzenia, co prowadzi do wypaczenia podłoża lub ścinania kleju.
Poniższa matryca zapewnia dokładne granice grubości na podłożach do produkcji rdzeni:
| Materiał podłoża | Minimalna grubość skóry | Zalecana grubość nominalna | Maksymalna wzmocniona grubość | Podstawowe aplikacje i notatki |
|---|---|---|---|---|
| Inżynieria tworzyw sztucznych (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Elektronika użytkowa, rękojeści do elektronarzędzi. Doskonały potencjał wiązania chemicznego poprzez powierzchniową dyfuzję molekularną. |
| Poliamidy wysokotemperaturowe (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Obudowy silników samochodowych, czujniki przemysłowe. Wymaga podwyższonej temperatury narzędzia, aby osiągnąć pełną przyczepność chemiczną. |
| Półkrystaliczne tworzywa sztuczne (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Niska energia powierzchniowa utrudnia wiązanie chemiczne; opiera się w dużej mierze na mechanicznych funkcjach blokujących. |
| Metale (Odlew aluminiowy, cynk, stal) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Narzędzia chirurgiczne, uchwyty do sprzętu o dużej wytrzymałości. Wysoka przewodność cieplna szybko topnieje; wymaga wstępnego podgrzania. |
| Kapsułkowane PCB i elektronika | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Formowanie niskociśnieniowe lub delikatne obtryskiwanie. Grubość musi chronić delikatne komponenty przed naciskiem zaciskającym. |
Uwaga projektowa: Aby uzyskać odpowiednie tłumienie dotyku, uchwyty miękkie zwykle wymagają nominalnej grubości od 1,5 do 2,5 mm. Grubości poniżej 1,0 mm sprawiają wrażenie sztywnych, natomiast sekcje przekraczające 3,5 mm drastycznie wydłużają czas chłodzenia i wprowadzają wewnętrzne puste przestrzenie.
2. Minimalna grubość skóry wstrzykiwanej i techniki cienkościenne
Osiągnięcie niezawodnego obtrysku cienkościennego (poniżej 1,0 mm) bez wypływek, krótkich strzałów i znaków wahań powierzchni zależy od kontrolowania stosunku długości przepływu (L/T) i lepkości stopu.
Gdy stosunek długości przepływu do grubości ścianki (L/T) przekracza 100:1, stiardowe preparaty TPE zamarzają przedwcześnie. Wysokopłynne formuły TPE/TPU o wysokim wskaźniku płynięcia (MFI > 25 g/10 min w 190°C/2,16 kg) umożliwiają uzyskanie ścianek o minimalnej grubości do 0,50 mm - 0,75 mm na krótkich drogach przepływu (< 50 mm).
Kluczowe wytyczne dotyczące procesu i narzędzi do obtrysku cienkościennego:
- Podwyższone temperatury narzędzi: Zwiększ temperaturę wnęki formy podłoża o 15°C do 25°C, aby zapobiec przedwczesnemu zamarznięciu podczas fazy wtrysku.
- Sekwencyjne bramowanie zaworów lub gorące kanały: Upuść gorące końcówki bezpośrednio na grubsze sekcje strefy obtrysku, aby zminimalizować spadki ciśnienia.
- Wysokie prędkości wtrysku: Szybko wypełniaj cienkie ubytki, zanim nastąpi stwardnienie warstwy wierzchniej, wykorzystując precyzyjne, wielostopniowe profile wypełniające, aby zapobiec wypływowi.
- Kontrola głębokości odpowietrzania: Precyzyjne mikrowentylowanie (głębokość od 0,010 mm do 0,015 mm) ma kluczowe znaczenie w pobliżu cienkich krawędzi, aby uniknąć oparzeń uwięzionym powietrzem bez powodowania wykwitów żywicy.
3. Zasady projektowania jednolitych ścian, żeber, występów i przejść
Niejednorodna grubość formy powoduje zróżnicowany skurcz, co powoduje miejscową koncentrację naprężeń i podnoszenie krawędzi. Przestrzeganie ścisłych proporcji geometrycznych pozwala zachować integralność strukturalną i płynne przejścia między skórą a podłożem.
Geometryczne współczynniki DFM:
- Stosunek ścianki do rdzenia: Grubość formy overmold powinna idealnie odpowiadać 60% do 80% grubości ścianki podłoża, aby zapobiec odkształceniom termicznym podłoża podczas wprowadzania śrutu.
- Wewnętrzna grubość żebra: Żebra osadzone pod lub w powłoce formy nie mogą przekraczać 50% nominalnej grubości ścianki głównej formy. (np. grubość żebra podłoża = 0,50 * grubość powłoki formy).
- Promienie wewnętrzne (R): Unikaj ostrych narożników wewnętrznych. We wszystkich punktach przecięcia należy zapewnić minimalny promień R = 0,5 mm lub 0,5 do 0,75 grubości ściany, aby zminimalizować współczynniki koncentracji naprężeń.
- Stopień odcinający i rowki blokujące: Nigdy nie kończ nakładki na płaskiej powierzchni. Zaprojektować obwodowy stopień odcinający o głębokości równej pełnej grubości powłoki, w połączeniu z mechanicznym rowkiem blokującym o wymiarach 0,5 mm x 0,5 mm, aby zapobiec złuszczaniu się wzdłuż odsłoniętych krawędzi.
4. Przygotowanie podłoża, gruntowanie i badanie siły wiązania
Trwała część obtryskiwana wymaga dużej siły przylegania międzyfazowego. Mechanizmy adhezji można podzielić na dwie podstawowe kategorie: Chemiczne wiązanie dyfuzyjne and Blokada mechaniczna .
Metody wstępnej obróbki powierzchni:
- Obróbka plazmą atmosferyczną / płomieniem: Podnosi energię powierzchniową niepolarnych polimerów (np. polipropylenu) powyżej 44 dyn/cm, aby zmaksymalizować zwilżanie.
- Chemiczne podkłady / silanowe środki sprzęgające: Nakładany na stopy metali lub podłoża ceramiczne przed formowaniem w celu utworzenia wiązań kowalencyjnych z napływającymi żywicami elastomerowymi.
- Obróbka strumieniowo-ścierna: Tworzy mikrochropowatość na metalach (Ra 2,5 - 6,3 µm), znacząco poprawiając mechaniczne kluczowanie.
Standardowe testy sprawdzające przyczepność:
Integralność połączenia ocenia się za pomocą standardowych protokołów testowych:
- Test odrywania pod kątem 90 stopni (ASTM D903 / ISO 813): Określa siłę potrzebną do odklejenia paska formy od podłoża. Dopuszczalne wartości przemysłowe wahają się od 3,5 do 8,0 N/mm w zależności od twardości.
- Badanie ścinania na zakładkę (ASTM D1002): Ocenia wytrzymałość na ścinanie pod obciążeniem rozciągającym.
Cel trybu awarii: Wymagają protokoły kontroli jakości Spójna porażka (gdzie materiał elastomerowy rozdziera się od wewnątrz), a nie Awaria kleju (gdzie skórka złuszcza się czysto na styku).
5. Oprzyrządowanie, odpowietrzanie, symulacja przepływu formy i kompromisy kosztowe
Grubość powłoki ma bezpośredni wpływ na koszt jednostkowy produkcji, czas cyklu i ilość złomów. Ponieważ czas chłodzenia tworzywa sztucznego rośnie wykładniczo wraz z grubością ścianki (czas chłodzenia jest proporcjonalny do kwadratu grubości ścianki), dodanie grubości powoduje znaczne skrócenie czasu cyklu.
Naddatki na skurcz i symulacja CAE:
Materiały typu overmold wykazują skurcz objętościowy w zakresie od 1,2% do 2,5%, znacznie wyższy niż sztywne tworzywa termoplastyczne (0,4% - 0,7%). Projektanci narzędzi muszą obliczyć skurcz różnicowy w oprogramowaniu analitycznym Moldflow (CAE), aby zapewnić dokładność kształtu netto.
Kluczowe wyniki analizy CAE do oceny:
- Skurcz objętościowy przy zamarzaniu: Zapewnia równomierne upakowanie przy przejściach grubości.
- Ugięcie objętościowe/wypaczenie: Określa, czy asymetryczne chłodzenie po jednej stronie podłoża metalowego lub PCB będzie wywoływać siły zginające.
- Międzyfazowe naprężenie ścinające: Ocenia, czy ciśnienie przepływu wtrysku spowoduje przemieszczenie lub uszkodzenie delikatnych elementów podłoża lub wstępnie umieszczonych wkładek.
Uzyskaj recenzję i wycenę Overmolding DFM
Optymalizacja grubości formy obtryskowej wymaga zrównoważenia jednorodności ścianki, konstrukcji narzędzia, kompatybilności materiałowej i wymagań dotykowych. Nasz zespół inżynierów zapewnia kompleksowe oceny DFM (Design for Manufacturability), symulacje termiczne/wypaczenia Moldflow oraz usługi szybkiego prototypowania.
- Czas realizacji: Informacje zwrotne DFM w ciągu 24 godzin; prototypowe oprzyrządowanie w ciągu 5 do 7 dni roboczych.
- Standardy zgodności: ISO 13485, elastomery klasy medycznej USP klasy VI, opcje materiałowe zgodne z RoHS/REACH.
Prześlij swoje pliki CAD 3D (STEP/IGES) wraz ze specyfikacjami podłoża, aby otrzymać szczegółową ocenę grubości i możliwości produkcyjnych od naszych specjalistów ds. formowania wtryskowego.
Często zadawane pytania (FAQ)
1. Jakie grubości obtrysku są zalecane dla typowych podłoży, takich jak ABS, PC, aluminium i PCB?
Zalecane grubości nominalne wynoszą od 1,5 do 2,5 mm dla tworzyw konstrukcyjnych, takich jak ABS i PC, od 2,0 do 3,0 mm dla metali takich jak aluminium i od 1,5 do 2,0 mm dla hermetyzowanych płytek PCB, aby zapewnić odpowiednią ochronę bez nadmiernego naprężenia termicznego wrażliwej elektroniki.
2. Jaka jest minimalna praktyczna grubość natrysku osiągalna przy użyciu TPE i jakie zmiany w procesie to umożliwiają?
Minimalna praktyczna grubość wynosi od 0,50 do 0,75 mm przy zastosowaniu wysokopłynnych formuł TPE/TPU. Osiągnięcie tego wymaga podwyższonej temperatury wnęki formy, dużych prędkości wtrysku, sekwencyjnego bramkowania zaworów i precyzyjnego mikrowentylowania, aby zapobiec przedwczesnemu zamarzaniu.
3. Jak zaprojektować, aby uzyskać jednakową grubość ścianki i uniknąć zapadnięć lub rozwarstwień?
Utrzymuj grubość formy zewnętrznej pomiędzy 60% a 80% dolnej ściany podłoża, zaprojektuj wewnętrzne żebra na nie więcej niż 50% głównej ściany formy, uwzględnij duże promienie przejścia (minimum 0,5 mm) i uwzględnij obwodowe stopnie odcinające z mechanicznymi rowkami blokującymi.
4. Jak przygotować podłoże, aby zmaksymalizować siłę wiązania w przypadku overmoldingu?
Podłoża można przygotować za pomocą plazmy atmosferycznej lub obróbki płomieniowej w celu zwiększenia energii powierzchniowej, nakładając silanowe podkłady sprzęgające do metali lub piaskowanie w celu uzyskania mechanicznej chropowatości powierzchni. Celem jest zniszczenie spójności podczas testów odrywania ASTM D903.
5. Jak grubość formy wpływa na czas chłodzenia i całkowity koszt części?
Czas chłodzenia rośnie wykładniczo wraz z kwadratem grubości ścianki. Zwiększenie grubości powłoki z 1,5 mm do 3,0 mm może ponad dwukrotnie wydłużyć wymagany czas cyklu chłodzenia, znacznie zwiększając jednostkowe koszty produkcji.
6. Co powoduje łuszczenie się formy wzdłuż ostrych krawędzi i jak geometria temu zapobiega?
Złuszczanie występuje, gdy siły ścinające działają na odsłonięte, płaskie krawędzie o słabym zakotwieniu mechanicznym. Zaprojektowanie określonego stopnia odcinającego wzdłuż linii podziału w połączeniu z podcięciem lub mechanicznym rowkiem retencyjnym zakotwicza krawędź i zapobiega odrywaniu się pod wpływem mechanicznego ścierania.
