Ekspertowy przewodnik dla inżynierów projektantów i specjalistów ds. zakupów na temat optymalizacji niestandardowych formowanych elementów gumowych, poruszania się po standardach tolerancji i usprawniania produkcji międzynarodowej.
Wytyczne projektowe dotyczące części formowanych wtryskowo z gumy
Projektowanie elementów elastomerowych wymaga odrębnego podejścia inżynierskiego w porównaniu do sztywnego formowania termoplastycznego. Ponieważ kauczuk syntetyczny ulega znacznemu sieciowaniu podczas wulkanizacji, dynamika przepływu i skurcz objętościowy narzucają precyzyjne ograniczenia geometryczne. Podstawowym rodzajem awarii w przypadku niestandardowego formowania gumy jest nierówna nominalna grubość ścianki, co powoduje nierównomierne tempo utwardzania, poważne wewnętrzne puste przestrzenie i zapadnięcia powierzchni. Utrzymanie zalecanej grubości ścianki od 1,5 mm do 5,0 mm (z absolutnym minimum funkcjonalnym około 0,5 mm dla miniaturowych membran) zapewnia zrównoważony przepływ masy i równowagę termiczną w całej wnęce.
Promienie naroży i kąty pochylenia bezpośrednio decydują o trwałości narzędzia i wydajności wyrzucania części. Ostre narożniki wewnętrzne skupiają naprężenia mechaniczne i utrudniają przepływ elastomeru; dlatego wewnętrzne promienie zaokrągleń muszą wynosić co najmniej 25% sąsiedniej nominalnej grubości ścianki (minimum 0,5 mm). Podczas gdy nieodłączna elastyczność gumy o niskiej twardości pozwala na wymuszone wyjmowanie z formy (zdzieranie) niewielkich podcięć, zastosowanie kąta pochylenia od 1,0 do 2,0 stopni na stronę pozostaje krytyczne w przypadku mieszanek o dużej twardości (powyżej 70 Shore A) lub powierzchni teksturowanych, aby zapobiec rozdarciom podczas wyrzucania z dużą prędkością.
W przypadku profili uszczelniających niestandardowe przekroje uszczelek wymagają ścisłego przestrzegania limitów odkształceń. Przy nominalnym obciążeniu zacisku uszczelki elastomerowe powinny ulegać ściskaniu od 15% do 30%. Zbyt duża objętość uszczelnienia w stosunku do wnęki dławika powoduje zablokowanie hydrauliczne i przedwczesną awarię zestawu zaciskowego.
| Parametr projektowy | Zalecany cel | Klasa RMA A2 (wysoka precyzja) | ISO 3302-1 klasa M2 |
|---|---|---|---|
| Nominalna grubość ścianki | 1,5 mm do 5,0 mm | /- 0,10 mm (dla wymiarów < 10 mm) | /- 0,16 mm (dla wymiarów < 10 mm) |
| Wewnętrzny promień zaokrąglenia | >= 25% grubości ściany | /- 0,15 mm (10 do 25 mm) | /- 0,20 mm (10 do 25 mm) |
| Kąt pochylenia | 1,0 do 2,0 stopnia na stronę | /- 0,20 mm (25 do 50 mm) | /- 0,32 mm (25 do 50 mm) |
| Głębokość podcięcia | < 5% bez rdzenia mechanicznego | /- 0,25 mm (50 do 80 mm) | /- 0,40 mm (50 do 80 mm) |
Tabela 1: Kluczowe parametry projektowe i porównanie norm RMA Class A2 Precision i ISO 3302-1 Class M2.

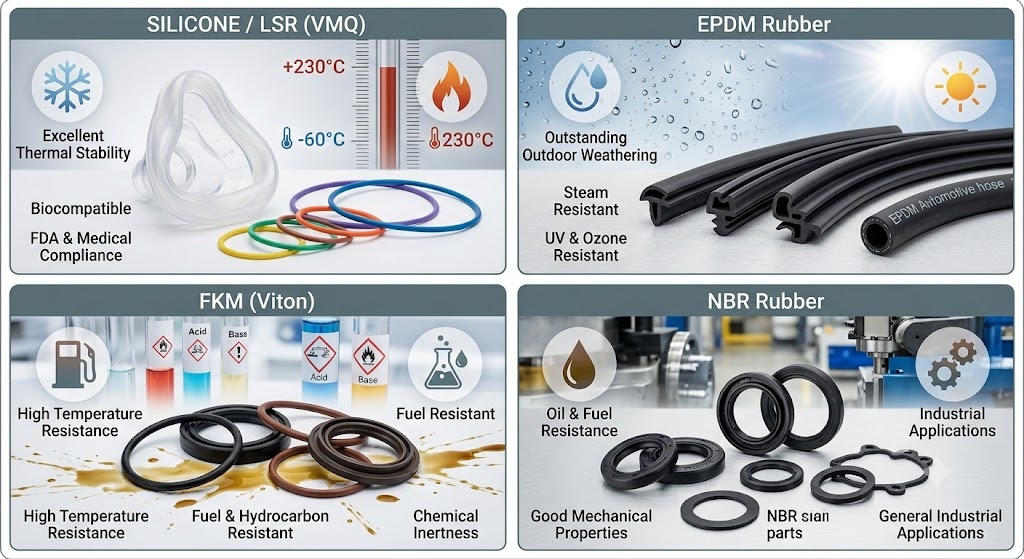

Wybór materiału: silikon, EPDM i elastomery specjalne
Wybór optymalnego związku elastomerowego wymaga dostosowania chemicznej struktury polimeru do wymagań środowiska operacyjnego. Gęstość usieciowania uzyskana podczas wulkanizacji bezpośrednio wpływa na właściwości fizyczne, w tym wytrzymałość na rozciąganie, twardość twardości (Shore A) i odporność na odkształcenie po ściskaniu. Zestaw ściskający reprezentuje trwałe odkształcenie pozostające po zwolnieniu siły ściskającej. Procent ustalonej kompresji wyraża się matematycznie jako C = [(t0 - t1) / (t0 - tn)] * 100, gdzie t0 to pierwotna grubość próbki, t1 to ostateczna grubość próbki po regeneracji, a tn to wysokość ramki dystansowej.
Kauczuk silikonowy (VMQ / płynny kauczuk silikonowy - LSR) zawiera nieorganiczny szkielet krzemowo-tlenowy, który wykazuje stabilność termiczną od -60 stopni C do 230 stopni C. LSR zapewnia wyjątkową biokompatybilność i niski odkształcenie po ściskaniu, co czyni go najlepszym wyborem do zastosowań medycznych i mających kontakt z żywnością. Monomer etylenowo-propylenowo-dienowy (EPDM) wykorzystuje niepolarny szkielet węglowodorowy, zapewniający wyjątkową odporność na ozon, polarne rozpuszczalniki, parę i warunki atmosferyczne przy znacznie niższych kosztach surowca niż silikon. Elastomery fluorowęglowe (FKM / Viton) wykorzystują wiązania węgiel-fluor, aby zapewnić doskonałą odporność na płyny przed agresywnymi węglowodorami aromatycznymi, paliwami syntetycznymi i stężonymi chemikaliami do 250 stopni C.
| Typ elastomeru polimerowego | Zakres twardości | Temperatura pracy (stopnie C) | Wytrzymałość na rozciąganie | Kluczowa zgodność z przepisami |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 do 80 Shore A | -60 do 230 | 5 do 11 MPa | FDA 21 CFR 177.2600, USP klasa VI |
| Guma EPDM | 40 do 90 Shore A | -45 do 150 | 8 do 20 MPa | NSF 61 (woda pitna), opcje TPV nadające się do recyklingu |
| Fluoroelastomer (FKM) | 50 do 90 Shore A | -20 do 250 | 10 do 18 MPa | Klasa palności UL94 V-0, specyfikacje OEM dla branży motoryzacyjnej |
| Nitryl (NBR) | 30 do 90 Shore A | -30 do 120 | 7 do 18 MPa | Komercyjne standardy narażenia na paliwo/olej |
Obowiązki zgodności na rynkach Ameryki Północnej narzucają rygorystyczne formułowanie mieszanek. Produkty przeznaczone do wielokrotnego kontaktu z żywnością muszą zawierać składniki wymienione w FDA 21 CFR 177.2600. Składniki stosowane w służbie zdrowia wymagają badania reaktywności biologicznej klasy VI według USP, weryfikującego nietoksyczność w ramach ocen ogólnoustrojowych i śródskórnych. Części do dystrybucji wody pitnej wymagają certyfikatu NSF 61, aby zapewnić brak toksycznych substancji wymywanych w warunkach otoczenia i przy podwyższonym narażeniu na gorącą wodę.
Proces formowania wtryskowego, oprzyrządowanie i zapewnienie jakości
Formowanie wtryskowe gumy różni się zasadniczo od obróbki termoplastycznej pod względem zarządzania ciepłem beczki. Mieszanki gumowe są plastyfikowane w beczce o kontrolowanej temperaturze od 70 do 90 stopni C, aby utrzymać lepkość płynu bez powodowania przedwczesnego sieciowania (przypalenia). Wysokie ciśnienie wtrysku (1000 do 2000 barów) wtłacza jednorodną, wstępnie podgrzaną gumę do ogrzanej gniazda formy (160 do 200 stopni C). Energia cieplna wewnątrz wnęki inicjuje szybką wulkanizację, przekształcając płynny polimer w elastyczną stałą matrycę przed wyrzuceniem części.
Porównanie architektury procesu: wtrysk, kompresja i transfer
- Formowanie wtryskowe: W pełni zautomatyzowane napełnianie w zamkniętych komorach. Krótkie czasy cykli (30 do 120 sekund). Idealny do skomplikowanych geometrii o dużej objętości wymagających tolerancji RMA klasy A2. Wysoka początkowa inwestycja w narzędzia.
- Formowanie transferowe: Półautomatyczna, średnioprecyzyjna. Wstępnie zmierzone siły tłoka działają od garnka do zamkniętych wnęk formy. Niższy koszt oprzyrządowania niż wtrysk; nadaje się do małych i średnich nakładów oraz do obtrysku wkładkami metalowymi.
- Formowanie tłoczne: Ręczne ładowanie preform do otwartej komory. Dłuższe czasy cykli (3 do 10 minut). Niskie inwestycje w oprzyrządowanie; najlepiej nadaje się do uszczelek wielkoformatowych, serii o małej objętości i mieszanek o bardzo wysokiej twardości.
Protokoły kontroli jakości wykorzystują znormalizowany system objaśnień ASTM D2000. Typowe objaśnienie materiału, takie jak ASTM D2000 M2BG714 B14 EA14, definiuje rodzinę polimerów (BG = NBR), twardość twardości (70 /- 5 Shore A), minimalną wytrzymałość na rozciąganie (14 MPa) i przyrostki wymagań specyficznych dla testów dotyczących odkształcenia po ściskaniu (B14) i odporności na płyn (EA14).
| Wada formowania | Analiza pierwotnej przyczyny | Projekt zapobiegawczy / rozwiązanie procesowe |
|---|---|---|
| Nadmierny Flash | Niewystarczająca siła zacisku; zużyte linie podziału; nadmierne ciśnienie wtrysku | Zwiększ tonaż zacisku; przeprojektować linie podziału; zastosować obróbkę końcową kriogeniczną |
| Krótki strzał (niedopełnienie) | Przedwczesne utwardzanie (przypalenie); uwięzione powietrze; niewystarczająca głośność strzału | Zawierają mikrootwory (głębokość 0,02 mm); niższa temperatura beczki; zoptymalizować rozmiar biegacza |
| Porowatość / pęcherze | Uwięzione substancje lotne lub wilgoć w związku; niepełna wulkanizacja | Wdrożyć systemy formowania próżniowego; wydłużyć czas utwardzania; wstępnie wysuszone surowce |
| Znaki przepływu/linie splotu | Niska temperatura topnienia; słabe łączenie frontów przepływu w rdzeniach | Zwiększ prędkość wtrysku; podnieść temperaturę powierzchni formy; zmienić położenie bramy |
Czynniki kosztowe, prototypowanie i wybór partnerów
Ekonomika jednostkowa w niestandardowym formowaniu gumy zależy od zamortyzowanych wydatków na oprzyrządowanie, masy surowca, czasu cyklu i wymagań dotyczących przetwarzania końcowego. Matematyczny model kosztów na część jest reprezentowany jako Koszt jednostkowy = (Koszt oprzyrządowania / Całkowita wielkość produkcji) Koszt materiału [(Stawka godzinowa maszyny * Czas cyklu) / Liczba gniazd] Koszt przetwarzania końcowego.
Koszty narzędzi różnią się w zależności od liczby gniazd, gatunku stali (np. P20 vs. hartowana NAK80/H13) i konstrukcji systemu prowadnic. Prototypowa forma jednogniazdowa kosztuje zwykle od 2500 do 6000 dolarów, a czas realizacji wynosi od 2 do 3 tygodni. Ceny oprzyrządowania ze stali hartowanej wielogniazdowej (od 8 do 32 gniazd) wahają się od 12 000 do 45 000 USD i wymagają od 4 do 6 tygodni na produkcję, pobieranie próbek T1 i weryfikację wymiarów CMM.
W przypadku produkcji na małą skalę (od 500 do 5000 sztuk) miękkie narzędzia aluminiowe lub wkładki do form drukowane w 3D (przy użyciu wysokotemperaturowych żywic fotopolimerowych) stanowią opłacalne rozwiązanie pomostowe. Chociaż szybkie prototypowanie przyspiesza weryfikację, inżynierowie muszą uwzględnić drobne rozbieżności we właściwościach materiałów pomiędzy prototypowymi żywicami dodatkowymi a końcowymi mieszankami produkcyjnymi formowanymi wtryskowo.
Ramy oceny partnerów produkcyjnych
Oceniając międzynarodowych i lokalnych partnerów produkcyjnych, zespoły zakupowe powinny audytować dostawców pod kątem kluczowych kamieni milowych w zakresie jakości i inżynierii:
- Certyfikaty Systemu Jakości: ISO 9001 (jakość ogólna), IATF 16949 (motoryzacja) lub ISO 13485 (wyroby medyczne).
- Wewnętrzne DFM i symulacja: Zaawansowane możliwości analizy przepływu formy w celu przewidywania pułapek powietrznych, bilansu wypełnienia i skurczu objętościowego przed cięciem stali.
- Zaawansowana wiedza w zakresie overmoldingu: Udokumentowane doświadczenie w formowaniu wielostrzałowym lub wkładkowym (łączenie gumy bezpośrednio z podłożami metalowymi lub plastikowymi przy użyciu podkładów chemicznych).
- Własność narzędzia i gwarancja: Pełne prawa własności przechodzą na kupującego po dokonaniu płatności, w połączeniu z dożywotnią gwarancją konserwacji narzędzia przez cały aktywny okres produkcyjny.
Przyspiesz swój niestandardowy projekt formowania gumy
Prześlij swoje pliki CAD już dziś, aby otrzymać kompleksową recenzję dotyczącą projektu pod kątem produktywności (DFM), obejmującą analizę zestawienia tolerancji, zalecenia dotyczące złożonych produktów i natychmiastową wycenę produkcji.
Poproś o recenzję i wycenę DFMCzęsto zadawane pytania
Jakie są najważniejsze zasady projektowania niestandardowych części formowanych wtryskowo z gumy?
Zachowaj jednolitą grubość ścianki w zakresie od 1,5 mm do 5,0 mm, określ wewnętrzne promienie zaokrągleń równe co najmniej 25% grubości ściany, zastosuj kąty pochylenia od 1,0 do 2,0 stopni na stronę i zaprojektuj części tak, aby odpowiadały standardowym tolerancjom dokładności RMA klasy A2.
Jak wybrać pomiędzy silikonem a EPDM dla mojego projektu formowania gumy?
Wybierz Silikon (VMQ/LSR) w przypadku ekstremalnych temperatur (-60 do 230 stopni C), zgodności biologicznej, zgodności z FDA/USP lub wymagań dotyczących niskiego stopnia kompresji. Wybierz EPDM do ekonomicznych zastosowań zewnętrznych wymagających wysokiej odporności na ozon, warunki atmosferyczne, parę i płyny polarne.
Jaki jest typowy koszt części w przypadku formowania wtryskowego gumy i jakie czynniki na to wpływają?
Koszt jednostkowy zależy od wyboru materiału, objętości części, czasu utwardzania, liczby ubytków i metody usuwania obróbki blacharskiej. Oprzyrządowanie o wysokiej kawitacji radykalnie zmniejsza koszty robocizny przypadające na część i czas pracy maszyny w przypadku dużych wielkości produkcji.
Jak długo trwa budowa narzędzi do form wtryskowych do części gumowych?
Przygotowanie prototypu lub miękkiego oprzyrządowania zwykle zajmuje od 2 do 3 tygodni. Produkcja wielogniazdowych form stalowych zazwyczaj wymaga od 4 do 6 tygodni, w tym projektowania narzędzi, obróbki CNC, obróbki EDM i wstępnej walidacji próbki T1.
Jakie są typowe wady podczas formowania wtryskowego gumy i jak mogę im zapobiegać?
Typowe wady obejmują wypływki (łagodzone przez precyzyjne linie podziału i odpryskiwanie kriogeniczne), krótkie strzały (zapobiegane przez odpowietrzanie próżniowe i zarządzanie przypaleniami) oraz porowatość wewnętrzną (kontrolowaną poprzez formowanie wspomagane próżniowo i zoptymalizowane cykle utwardzania).
Jakie wymagania FDA lub wymagania medyczne mają zastosowanie do części gumowych w USA?
Części mające kontakt z żywnością wymagają zgodności z FDA 21 CFR 177.2600. Komponenty klasy medycznej wymagają testów oceny biologicznej klasy VI USP, natomiast komponenty przeznaczone do wody pitnej wymagają certyfikatu NSF 61.
Czym różni się formowanie wtryskowe od formowania tłocznego lub tłocznego elementów gumowych?
Formowanie wtryskowe zapewnia doskonałą precyzję wymiarową, zautomatyzowaną konsystencję i krótkie czasy cykli w przypadku dużych objętości. Formowanie przetłoczne jest opłacalne w przypadku średnich objętości i klejenia wkładek, natomiast formowanie tłoczne zapewnia najniższe koszty początkowego oprzyrządowania w przypadku części o małej objętości lub o dużym formacie.
