Gatunki trudnopalne do formowania wtryskowego: parametry UL94, wyzwania związane z przetwarzaniem i wpływ narzędzi

Podsumowanie

Gatunki polimerów zmniejszających palność (FR) są stosowane w zastosowaniach motoryzacyjnych, elektronicznych, elektrycznych i budowlanych, ale stwarzają wyzwania w zakresie przetwarzania i ryzyko związane z narzędziami, których nie mają standardowe gatunki. Dodatki FR zawężają okno procesowe, zwiększają korozję stali formierskiej, wpływają na wykończenie powierzchni i komplikują strumienie recyklingu. W tym przewodniku szczegółowo opisano system oceny UL94, wyjaśniono, w jaki sposób poszczególne główne substancje chemiczne FR oddziałują ze sprzętem i oprzyrządowaniem do formowania wtryskowego, a także przedstawiono praktyczne specyfikacje dotyczące projektowania form i doboru stali podczas obróbki materiałów FR.

1. Dlaczego ognioodporność ma znaczenie w procesie formowania wtryskowego

Plastiki się palą. Większość konstrukcyjnych tworzyw termoplastycznych — ABS, PP, PA, PC — jest z natury palna, a indeks tlenowy (LOI) wynosi 17–28%. W zastosowaniach, w których istnieje ryzyko zapłonu – obudowy elektryczne, obudowy akumulatorów EV, elektronika użytkowa, wnętrza samolotów, panele budynków – niezmodyfikowane polimery nie mogą spełniać przepisów bezpieczeństwa przeciwpożarowego.

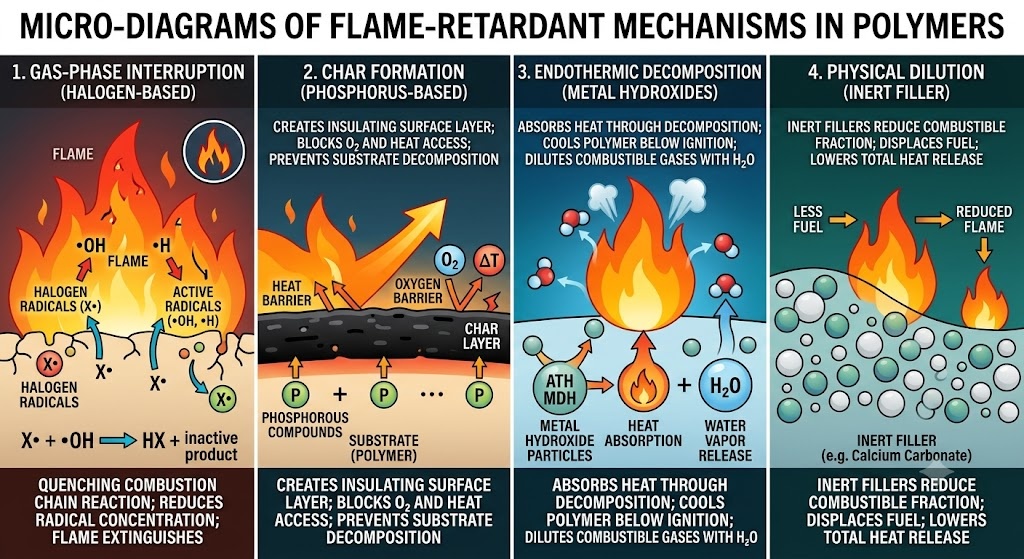

Środki zmniejszające palność rozwiązują ten problem poprzez jeden lub więcej mechanizmów:

• Przerwanie fazy gazowej — Rodniki FR tłumią reakcję łańcuchową spalania w strefie płomienia (układy oparte na halogenach)
• Tworzenie się zwęglenia — Chemia FR sprzyja tworzeniu się węglowej warstwy powierzchniowej, która izoluje podłoże od płomienia (systemy pęczniejące na bazie fosforu)
• Rozkład endotermiczny — dodatek FR pochłania ciepło poprzez rozkład, schładzając podłoże poniżej temperatury zapłonu (wodorotlenki metali: ATH, MDH)
• Rozcieńczenie fizyczne — obojętny wypełniacz zmniejsza udział palny w mieszance

Wyzwaniem dla wtryskarki jest aktywacja tych mechanizmów pod wpływem ciepła – tego samego bodźca napędzającego proces formowania. Dodatki FR, które są wystarczająco stabilne termicznie, aby przetrwać w lufie, ale wystarczająco reaktywne, aby zachować się w ogniu, stanowią wąskie okno inżynieryjne z bezpośrednimi konsekwencjami dla przetwarzania i oprzyrządowania.

2. System ocen UL94: co właściwie oznaczają klasyfikacje

UL94 (norma dotycząca badań palności materiałów z tworzyw sztucznych dla części w urządzeniach i urządzeniach) jest głównym światowym punktem odniesienia dla klasyfikacji palności tworzyw sztucznych. Zrozumienie, czego wymaga każda ocena – a czego nie wymaga – jest niezbędne do prawidłowej specyfikacji.

2.1 Przegląd metod testowych

Testy UL94 przeprowadzane są na formowanych próbkach, a nie na surowcach. Geometria próbki ma znaczenie: norma określa kategorie grubości (zwykle 0,8 mm, 1,6 mm, 3,2 mm), a oceny zależą od grubości. Materiał z oceną V-0 przy 3,2 mm może osiągnąć V-2 tylko przy 0,8 mm.

Dwie podstawowe serie testów:

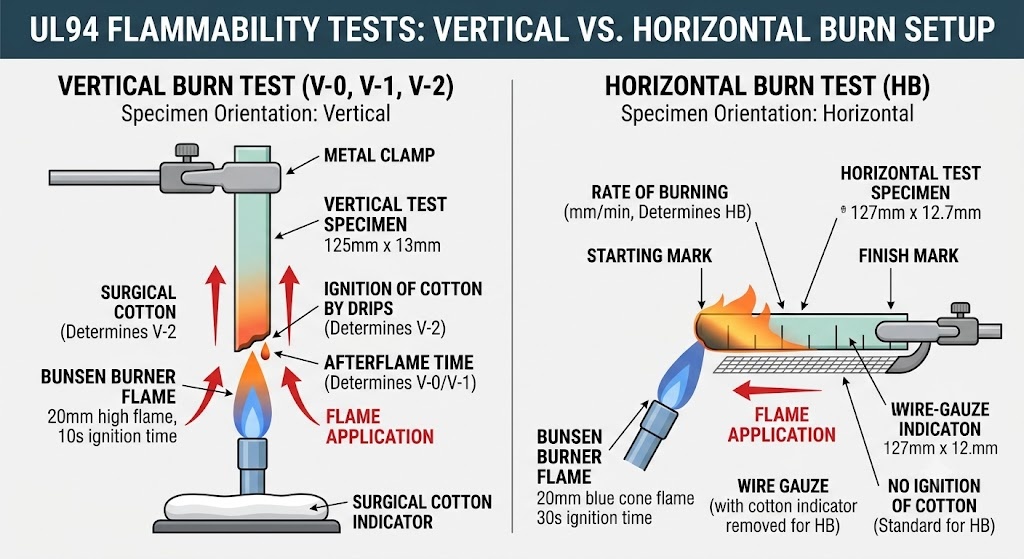

Testy spalania pionowego (V-0, V-1, V-2, 5VA, 5VB): Próbkę o wymiarach 125 mm × 13 mm trzyma się pionowo i poddaje działaniu określonego płomienia przez dwa 10-sekundowe odstępy. Kapanie, czas dopalania i zapłon bawełnianego wskaźnika pod próbką określają ocenę.

Pozioma próba spalania (HB): Próbkę o wymiarach 127 mm x 12,7 mm trzyma się poziomo. Jest to najniższa klasyfikacja — większość dostępnych na rynku polimerów bez obróbki FR osiąga HB przy wystarczającej grubości.

2.2 Kryteria klasyfikacji

2.3 Oceny w praktyce: co faktycznie określają organy regulacyjne i producenci OEM

Punkt krytyczny: Dostawcy zgłaszają oceny UL94 dla określonych kolorów, grubości i certyfikatów partii. Czarna obudowa PC/ABS osiągająca V-0 nie gwarantuje V-0 w kolorze białym lub naturalnym — interakcja dodatku FR z systemami pigmentów wpływa na wydajność, a żółta karta UL94 wyraźnie wymienia zatwierdzone kolory.

3. Główne rodziny chemii FR i ich profile przetwarzania

3.1 Halogenowane środki zmniejszające palność (bromowane / chlorowane)

Mechanizm: Rodniki halogenowe przerywają reakcję łańcuchową spalania w fazie gazowej. Wysoka skuteczność przy niskich poziomach obciążenia (5–15 phr), umożliwiając uzyskanie V-0 przy minimalnym wpływie na właściwości mechaniczne.

Typowe systemy:

• Dekabromodifenyloetan (DBDPE) synergetyk trójtlenku antymonu – ABS, BIODRA, PA
• Oligomery tetrabromobisfenolu A (TBBPA) – mieszanki PC/ABS
• Chlorowane parafiny – tańsze zastosowania towarowe

Zachowanie podczas przetwarzania:

• Stabilny termicznie do 280–300°C w większości preparatów — kompatybilny z temperaturami przetwarzania ABS, PA66 i PC
• Powyżej 300°C wytwarzanie gazu HBr/HCl gwałtownie przyspiesza — przekroczenia temperatury beczki powodują wydzielanie się gazów korozyjnych
• Oczyszczanie neutralnym nośnikiem (HDPE lub PP) jest obowiązkowe podczas wyłączania — uwięziony bromowany materiał ulega degradacji i atakuje powierzchnie cylindra i ślimaka
• Korodujący dla standardowej stali narzędziowej: HBr i HCl generowane podczas dowolnego ataku odchylenia od procesu P20 i H13. Niegroźne w normalnych warunkach, ale kumulują się w przypadku produkcji na dużą skalę

Implikacje narzędziowe:

• Standardowa stal komorowa P20 akceptowalna w dobrze kontrolowanych procesach
• Powłoka (twardy chrom lub nikiel bezprądowy) zalecana w przypadku procesów o dużej objętości lub w przypadku procesów przebiegających w pobliżu górnej granicy temperatury
• Protokół oczyszczania musi być udokumentowany w instrukcjach procesu — epizody spalania wywołane błyskiem powodują miejscowe wżery korozyjne przy bramach i otworach wentylacyjnych

Status prawny: Lista REACH SVHC obejmuje kilka bromowanych związków FR. Dyrektywa RoHS ogranicza PBB i PBDE. DBDPE jest obecnie nieograniczony w UE i USA, ale podlega ciągłemu przeglądowi. Określ tylko gatunki zgodne z REACH/RoHS — corocznie sprawdzaj deklarację dostawcy.

3.2 Środki zmniejszające palność na bazie fosforu (bezhalogenowe)

Mechanizm: Wspomaga tworzenie się warstwy zwęglenia na powierzchni polimeru, fizycznie blokując dostęp tlenu i izolując podłoże. Niektóre układy fosforu wykazują również aktywność w fazie gazowej.

Typowe systemy:

• Bis(fosforan difenylu) rezorcyny (RDP) — mieszanki PC/ABS (układ podstawowy dla bezhalogenowego V-0 PC/ABS)
• Dietylofosfinian glinu (AlPi, seria Clariant Exolit® OP) — PA6, PA66, PBT
• Polifosforan melaminy (MPP) – PA6, PA66
• Fosfor czerwony — PA, PBT (obecnie rzadko używany ze względu na ryzyko związane z obsługą)

Zachowanie podczas przetwarzania:

• RDP w PC/ABS: zmniejsza lepkość stopu (działa jako plastyfikator w temperaturze przetwarzania) → zwiększa ryzyko flashowania , zmniejsza margines siły zacisku
• AlPi w gatunkach PA: stabilny termicznie do 320°C, minimalny wpływ lepkości – najbardziej przyjazny procesowi system FR obecnie dostępny
• MPP w PA: umiarkowana stabilność; powyżej 290°C powoduje wydzielanie się oparów amoniaku i melaminy powstawanie pęcherzy na powierzchni i srebrzyste smugi — utrzymywać temperaturę stopu na dolnej granicy zakresu PA
• Wszystkie systemy fosforowe: wchłanianie wilgoci podczas przechowywania pogarsza wydajność i powoduje rozpryski/srebrne smugi — Specyfikacje suszenia są bardziej rygorystyczne niż w przypadku gatunków bez wypełniacza

Wymagania dotyczące suszenia (stopy fosforu FR):

Implikacje narzędziowe:

• Migracja RDP: W PC/ABS z RDP ester fosforanowy może z czasem migrować na powierzchnię części i do gniazda formy. To powoduje:

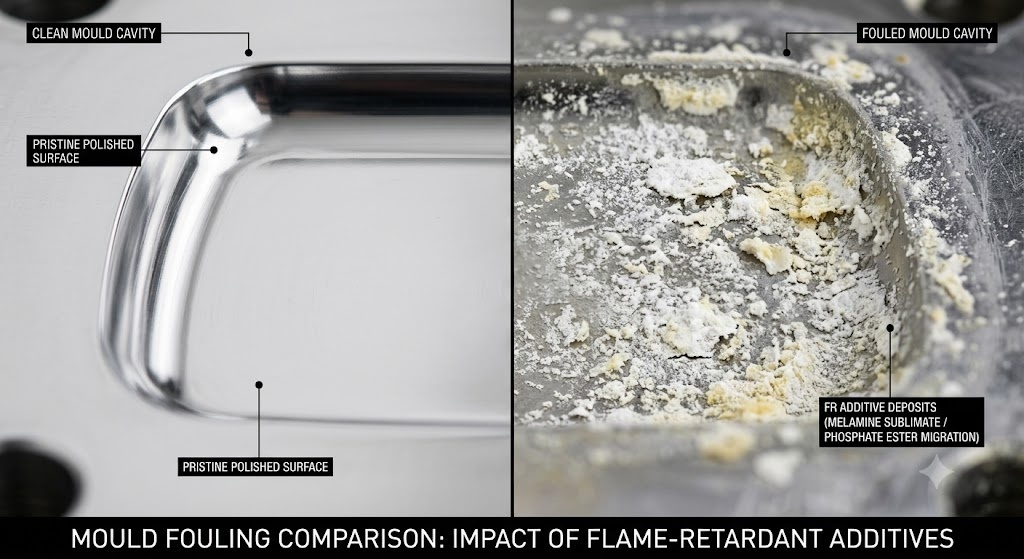

  • Tworzenie się osadów pleśni na powierzchniach wgłębień (białe lub żółte pozostałości) wymagających czyszczenia co 50 000–150 000 strzałów, w zależności od warunków pracy
  • Zmniejszenie połysku powierzchni na części, jeśli pleśń nie została oczyszczona – krytyczne dla powierzchni klasy A
  • Stal nierdzewna (S136) lub twardo chromowana P20 zmniejsza przywieranie osadów i ułatwia czyszczenie
• Gatunki AlPi w PA to najbardziej przyjazny dla narzędzi system FR — minimalny osad, minimalna korozja

3.3 Uniepalniacze na bazie azotu (systemy melaminy)

Mechanizm: Głównie rozcieńczanie fazy gazowej poprzez uwalnianie azotu; pewna promocja zwęglenia w połączeniu z fosforem (systemy pęczniejące).

Typowe systemy:

• Cyjanuran melaminy (MC) — PA6, PA66 (V-2 osiągalny, V-0 trudny bez synergetyka)
• Polifosforan melaminy (MPP) – PA6, PA66 (V-0 achievable in combination)
• Systemy pęczniejące (APP pentaerytrytol melamina) — PP, PE (głównie do zastosowań w kablach i foliach bezhalogenowych)

Zachowanie podczas przetwarzania:

• MC w PA: rozkłada się w temperaturze 320°C uwalniając kwas izocyjanowy i pary melaminy — sztywna górna granica temperatury topnienia wynosząca 290°C dla związków PA66/MC
• Sublimacja melaminy na powierzchni wnęki formy powoduje powstanie białego sypkiego osadu — wymaga częstego czyszczenia wnęki
• Pęczniejące systemy PP: bardzo wrażliwe na ścinanie; wysokie prędkości wtrysku powodują oddzielanie się składników FR i powstawanie smug

Implikacje narzędziowe:

• Osady sublimacyjne melaminy są najbardziej agresywnym problemem zarastania pleśnią w kategorii klasy FR
• Wnęki chromowane lub pokryte metodą PVD radykalnie zmniejszają przyczepność osadów — okres między konserwacjami jest 2–3 razy dłuższy niż w przypadku powłoki niepowlekanej
• Zablokowanie otworów wentylacyjnych przez osady stanowi znaczne ryzyko — otwory wentylacyjne muszą być zaprojektowane tak, aby były łatwo dostępne i czyszczone zgodnie z określonym harmonogramem (zwykle co 30 000–80 000 strzałów).

3.4 Wodorotlenki metali zmniejszające palność (ATH, MDH)

Mechanizm: Rozkład endotermiczny uwalnia parę wodną, chłodząc podłoże i rozcieńczając gazy palne. Bez halogenów, bez fosforu, bez azotu – najczystsza chemia z punktu widzenia produktów ubocznych przetwarzania.

Typowe systemy:

• Trihydrat glinu (ATH) – rozkłada się w temperaturze 180–200°C; ogranicza zastosowanie do polimerów przetwarzanych w temperaturze poniżej 200°C (EVA, LDPE, PVC)
• Diwodorotlenek magnezu (MDH, brucyt) – rozkłada się w temperaturze 300–320°C; rozszerza zastosowanie na PP, PA6

Zachowanie podczas przetwarzania:

• Wymagane bardzo duże obciążenie (40–65% wag.), aby osiągnąć V-0 — radykalnie zwiększa gęstość mieszanki i zmniejsza właściwości mechaniczne
• Wysoka zawartość wypełniacza znacznie zwiększa lepkość stopu – wymagane są wyższe ciśnienia wtrysku, dłuższe czasy napełniania
• Środek ścierny do śrub, beczek i wnęk form — stopień zużycia jest wysoki podobne do gatunków wypełnionych szkłem
• Związki MDH/ATH charakteryzują się bardzo niską efektywnością poprawy LOI na jednostkę obciążenia w porównaniu z układami halogenowymi/fosforowymi — rzadko stosowane tam, gdzie wymagane jest V-0 przy cienkich ściankach

Implikacje narzędziowe:

• Ze względu na zużycie traktować jako odpowiednik GF30–GF40
• Obowiązkowo hartowane wkładki bramowe (≥52 HRC).
• Konstrukcja prowadnicy i zasuwy musi minimalizować ścinanie (większe średnice niż odpowiednik bez wypełnienia), aby zapobiec aglomeracji wypełniacza i erozji zasuwy
• Stal matrycowa: H13 lub równoważna hartowana stal narzędziowa – P20 ma marginalne znaczenie w przypadku masowej produkcji ATH/MDH

4. Korekty parametrów przetwarzania dla stopni FR

Tabela: Korekty okna procesu w porównaniu z polimerem bazowym

Rozważania dotyczące gorących kanałów

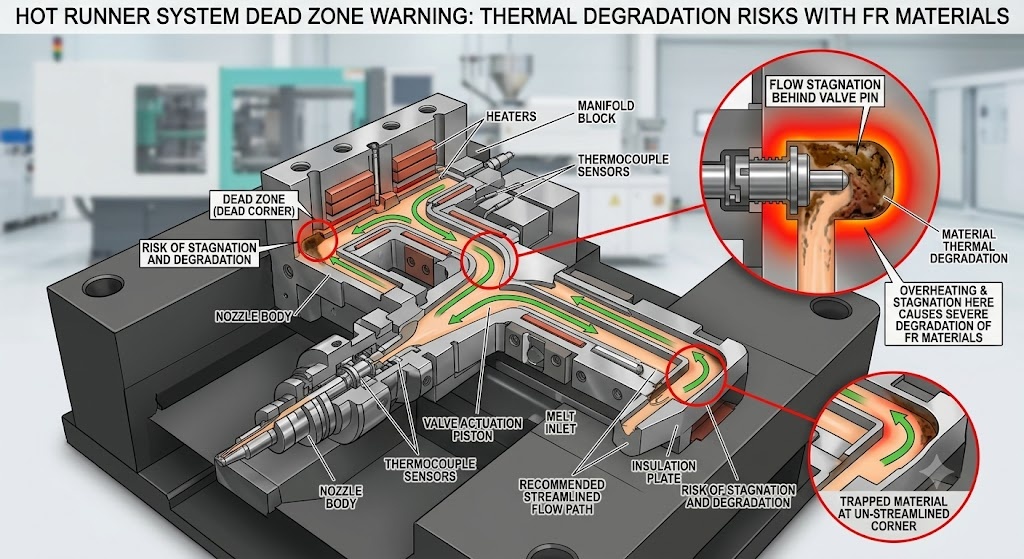

Gorące kanały są strefą najwyższego ryzyka degradacji materiałów FR. Końcówki kolektora i dyszy utrzymują stopioną temperaturę w sposób ciągły, a w strefach martwych (za trzpieniami zaworów, w źle zaprojektowanych kolanach kolektora) czas przebywania może wynosić 30–60 minut. To wystarczy, aby spowodować degradację większości systemów FR.

Obowiązkowe wymagania projektowe gorących kanałów dla gatunków FR:

• Pełna opływowa geometria kolektora (bez martwych narożników) — należy określić u dostawcy gorących kanałów
• Minimalna objętość kolektora zgodna z wymaganiami dotyczącymi napełniania – kolektory o dużych rozmiarach wydłużają czas przebywania
• Niezależna kontrola temperatury w strefie dla każdej dyszy — umożliwia precyzyjne zarządzanie temperaturą minimalną
• Preferowana zasuwa zaworowa zamiast zasuwy otwartej — umożliwia skuteczne odcięcie podczas przestojów w produkcji
• Spadek temperatury przy wyłączeniu: natychmiast obniżyć do 150–170°C po każdej przerwie w produkcji przekraczającej 5 minut

5. Wybór stali formierskiej i obróbki powierzchni

Tabela: Zalecana stal do form przez FR Chemistry

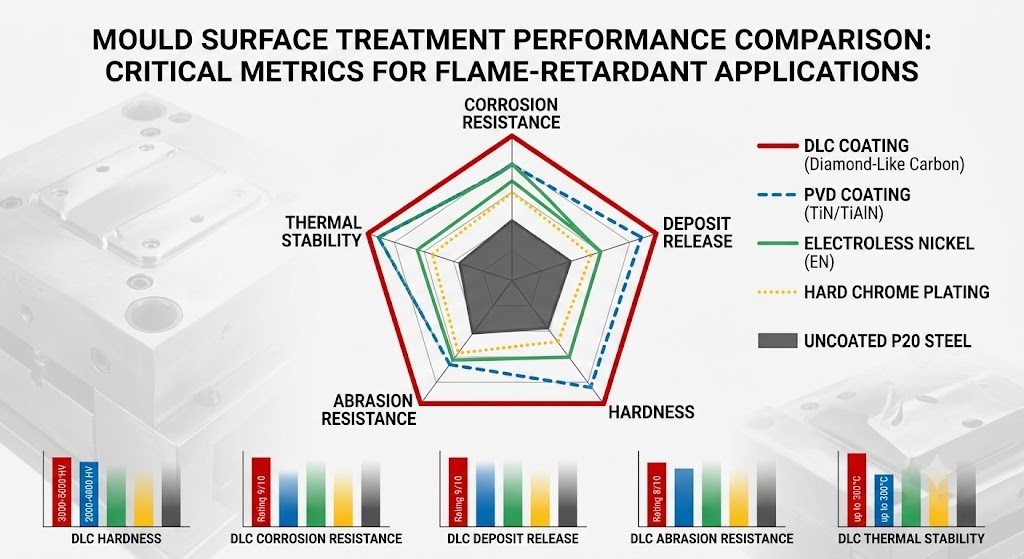

Porównanie wydajności obróbki powierzchni dla zastosowań FR

Powłoka DLC zapewnia najlepszą skuteczność usuwania osadów w przypadku gatunków FR z systemem melaminy – jest to szczególnie cenne w przypadku masowej produkcji obudów PC/ABS i PA, gdzie przestoje w czyszczeniu wnęki są znaczące.

6. Projekt otworu wentylacyjnego dla klas FR

Związki zmniejszające palność wytwarzają więcej gazów odlotowych niż związki niewypełnione — produkty uboczne rozkładu, wilgoć z wodorotlenków metali i lotne dodatki tworzą gaz, który należy usunąć z wnęki. Niewystarczająca wentylacja powoduje:

• Spalanie z efektem diesla w miejscach ostatniego napełnienia — osady zwęglenia, które często są błędnie diagnozowane jako rumienienie bramy lub degradacja materiału
• Krótkie ujęcia przed przeciwciśnieniem gazu na grubych odcinkach
• Pęcherzyki powierzchniowe przed uwięzioną wilgocią lub lotnymi składnikami FR

Zalecenia dotyczące głębokości odpowietrznika dla klas FR

Związki FR na bazie melaminy charakteryzują się najbardziej agresywnym działaniem zanieczyszczającym otwory wentylacyjne. Forma produkcyjna z PA6/MC, która nie jest czyszczona zgodnie z harmonogramem, będzie blokować otwory wentylacyjne po 50 000 wtryskach, co prowadzi do spalenia, krótkich wtrysków i odrzucenia części.

Zalecenie projektowe: W przypadku gatunków FR o dużej tendencji do odgazowywania (melamina, systemy pęczniejące) należy, jeśli to możliwe, zaprojektować otwory wentylacyjne jako wymienne wkładki. Umożliwia to czyszczenie odpowietrznika w trybie offline, podczas gdy forma kontynuuje pracę z czystym zestawem zapasowym.

7. Kwestie dotyczące jakości i zgodności

7.1 Weryfikacja żółtej karty UL94

Ocena UL94 wydrukowana w arkuszu danych materiału jest oświadczeniem marketingowym dostawcy. Wiarygodnym źródłem jest Baza danych UL Product iQ (dawniej Yellow Card) . Przed określeniem materiału FR do zastosowania zgodnego z normą UL94 należy sprawdzić:

• Dokładna ocena i partia odpowiadają aktualnemu wykazowi żółtej kartki
• Ocena dotyczy grubości ścianki danej części — wiele materiałów traci jedną klasę znamionową w przypadku cieńszych ścian
• Kolor jest wymieniony — systemy pigmentów wpływają na wydajność FR
• Data ważności certyfikatu jest aktualna – UL przeprowadza okresowe ponowne testy i uprawnienia mogą zostać cofnięte

7.2 Wpływ koloru na wydajność FR

Systemy pigmentowe oddziałują z dodatkami FR w sposób, który może obniżyć wydajność o jedną pełną klasę UL94. Sadza (stosowana w czarnych związkach) ogólnie poprawia działanie FR – sprzyja tworzeniu się zwęgleń. Białe pigmenty (TiO₂) są neutralne do lekko ujemnych. Pigmenty organiczne (szczególnie żółte i czerwone pigmenty azowe) mogą zakłócać działanie fosforowych systemów FR.

Zasada: Zawsze oceniaj wydajność FR na podstawie koloru produkcyjnego, a nie tylko naturalnych lub czarnych danych referencyjnych. Jeśli klient wymaga V-0 w wielu kolorach, uzyskaj weryfikację żółtej karty UL dla każdego koloru osobno.

7.3 Wydajność linii spawu i linii dziania FR

Obszar linii spawania formowanej wtryskowo części FR zazwyczaj wykazuje zmniejszoną ognioodporność w porównaniu z masą. W strefie zgrzeiny włókna szklane układają się równolegle do czoła przepływu i rozkład dodatku FR może być nierównomierny. Testy powinny obejmować próbki wycięte z obszarów linii spawania do zastosowań o krytycznych wymaganiach bezpieczeństwa pożarowego.

7.4 Przemiał i recykling

Dodatki FR – zwłaszcza systemy halogenowane – komplikują możliwość recyklingu po zakończeniu cyklu życia. Przemiał wewnątrzprocesowy (wlewki, wlewy, odrzucone części) z bromowanych związków FR wymaga:

• Maksymalny stopień przemiału: 10–15% wagowo — wyższe współczynniki pogarszają wydajność FR i zwiększają wytwarzanie gazu
• Przemiału nie można mieszać z różnymi rodzinami chemii FR — bromowany przemiał zanieczyszczający związki bezhalogenowe powoduje niepewność co do zgodności
• Dokumentuj współczynnik przemiału w zapisach procesu w celu zapewnienia identyfikowalności

8. Rozwiązywanie problemów: typowe defekty klasy FR i przyczyny źródłowe

9. Wniosek

Gatunki ognioodporne do formowania wtryskowego charakteryzują się wyjątkową kombinacją wrażliwości procesu, agresywności narzędzi i złożoności zgodności, której nie zapewniają standardowe tworzywa termoplastyczne. Konsekwencje złego zarządzania materiałami FR wykraczają poza jakość części — zdegradowane związki FR mogą powodować korozję śrub i cylindrów, blokować otwory wentylacyjne, osadzać się na wgłębieniach, a w najgorszym przypadku generować toksyczny gaz w środowisku przetwarzania.

Droga do niezawodnej produkcji gatunku FR jest systematyczna: wybierz odpowiedni skład chemiczny FR dla temperatury stosowania i wymagań prawnych, określ stal formierską i obróbkę powierzchni odpowiednią dla tego składu chemicznego, zastosuj bardziej rygorystyczne kontrole suszenia i procesu oraz ustal harmonogramy konserwacji zapobiegawczej, które uwzględniają przyspieszone zarastanie i zużycie związków FR. Inżynieria tych czynników na etapie projektowania kosztuje ułamek tego, co powoduje ich skorygowanie na etapie produkcji.
